SXC-SK01-C8A1 — controlador en línea de 1–40 canales

Controlador de pulsos SXC-SK01-C8A1

El sucesor mejorado del clásico SXC-X8A1: la misma envolvente y dimensiones de montaje, rangos de temporización mucho más amplios, doble entrada de alimentación AC220V/DC24V y depuración jog in situ — control por microprocesador de la limpieza por pulsos de aire con gran inmunidad a interferencias para colectores de polvo de mangas.

Ver especificaciones técnicasSolicitar cotización

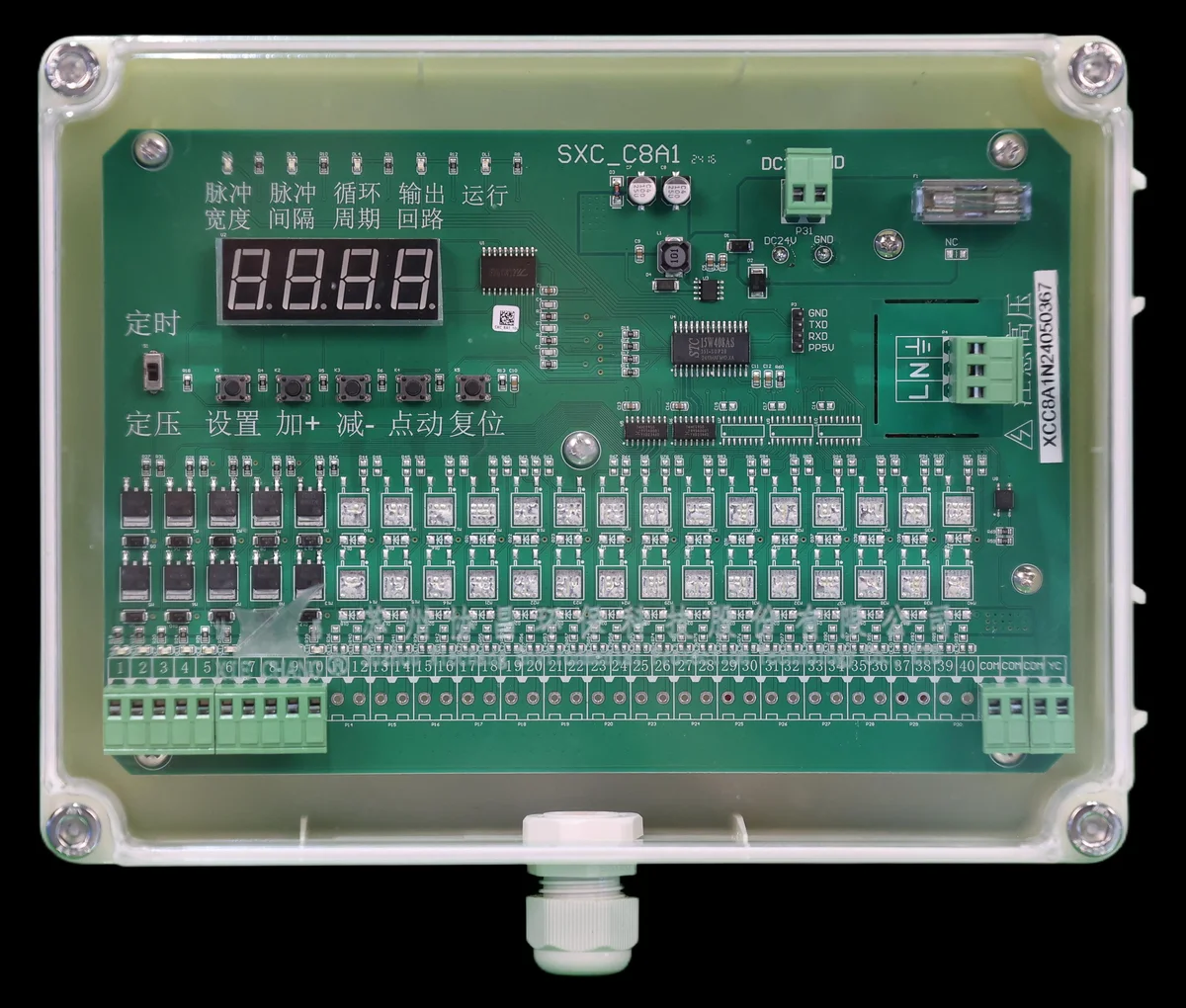

Controlador de pulsos Xiechang® SXC-SK01-C8A1, placa de 40 canales en carcasa de PC transparente

Parámetros técnicos

Especificación de operación principal.

Capacidad de control1–40 válvulas de pulso (versiones de 10/20/30/40 canales)
Tensión de entradaAC220V (±10%) 50/60Hz o DC24V — puede conectarse cualquiera de las dos
Tensión de salidaDC24V
Corriente de salida1.2A
Potencia nominal30W
Rango de ancho de pulso0.01–99.99 s en pasos de 10 ms (ajuste de fábrica 0.08 s)
Rango de intervalo entre pulsos1–9999 s en pasos de 1 s (ajuste de fábrica 10 s)
Rango de tiempo de ciclo0–9999 min en pasos de 1 min (ajuste de fábrica 0 min)
Modos de controlSecuencial temporizado / disparo por contacto seco de presión diferencial; admite disparo remoto por contacto seco
Depuración in situLa tecla jog dispara las válvulas una por una durante la puesta en marcha; tecla de reinicio
PantallaPantalla digital LED del canal activo y de las cuentas regresivas; brillo ajustable
EnvolventeCarcasa colgante de PC transparente, 190 × 255 × 105 mm; orificios de montaje 234 × 174 mm
Entorno de trabajo−20 °C a +60 °C; humedad relativa ≤85 % (sin condensación)

Normas del producto

La plataforma X8A1, rediseñada con rangos más amplios y una puesta en marcha más sencilla.

Actualización directaLa misma envolvente y dimensiones de montaje que el SXC-X8A1 — lo reemplaza sin modificaciones
Rangos de temporización más ampliosAncho de pulso de 0.01–99.99 s (antes 0.02–2.55 s); intervalo hasta 9999 s; ciclo hasta 9999 min
Doble entrada de alimentaciónFunciona con AC220V o DC24V — un solo controlador para ambos estándares de planta
Depuración jogEl nuevo modo de disparo manual válvula por válvula agiliza la puesta en marcha y la localización de fallas in situ
Mayor eficienciaSalida de 1.2A con consumo ≤30W y un rango de trabajo más amplio de −20 °C a +60 °C
Alta inmunidadControl por microprocesador con gran resistencia a interferencias para un funcionamiento estable

Certificaciones

Esta línea de producto cuenta con certificación de terceros.

Ver todos los certificados →
Verificación CE de conformidad EMC — controladores de pulsos SXC-SK01-C8A1/C8A8/C8A9🔍 Clic para ampliar

Certificación de producto

Modelos cubiertos (4)

SXC-SK01-C8A1 · SXC-SK01-C8A8 · SXC-SK01-C8A9 · SXC-SK01-C8A

Verificación CE de conformidad EMC — controladores de pulsos SXC-SK01-C8A1/C8A8/C8A9

Certificado n.ºCEJS25020766656
Emitido porGlobal Testing Services Co., Ltd. (Shanghai)
Emitido2025-03-10
Válido hasta2030-03-09
NormasEN IEC 61000-6-2:2019, EN IEC 61000-6-4:2019, EN IEC 61000-3-2:2019+A1:2021, EN 61000-3-3:2013+A2:2021
¿Necesita el PDF original?
Certificado CE (LVD + EMC) — controladores de pulsos serie SXC-SK01-C8A🔍 Clic para ampliar

Certificación de producto

SXC-SK01-C8A1 · SXC-SK01-C8A8 · SXC-SK01-C8A9

Certificado CE (LVD + EMC) — controladores de pulsos serie SXC-SK01-C8A

Certificado n.ºCLJS25091275734
Emitido porGlobal Testing Services Co., Ltd. (GTS)
Emitido2025-09-18
Válido hasta2030-09-17
NormasEN 61010-1:2010+A1:2019, EN IEC 61326-1:2021, EN IEC 61000-6-2:2019, EN IEC 61000-6-4:2019, EN IEC 61000-3-2:2019+A1:2021, EN 61000-3-3:2013+A2:2021
¿Necesita el PDF original?

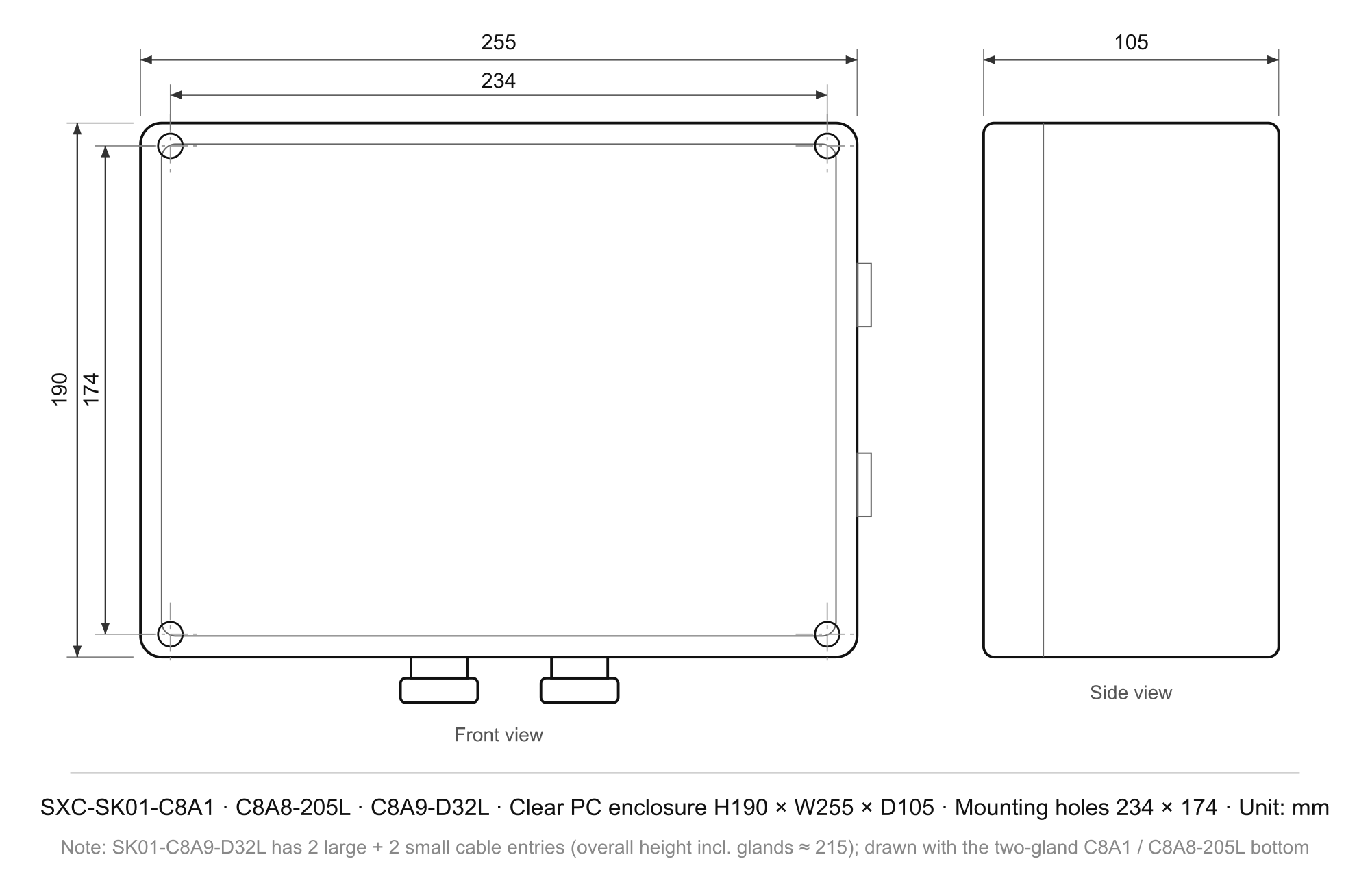

Planos técnicos

Dimensiones de instalación de este producto.

Base de conocimientos

Respuestas prácticas para este producto.

Ver todo
Preguntas y respuestas del producto

¿Es el SXC-SK01-C8A1 un reemplazo directo del controlador de pulsos SXC-X8A1?

Sí. El SXC-SK01-C8A1 se diseñó como sucesor directo del SXC-X8A1 después de que algunos componentes electrónicos del modelo anterior llegaran al fin de su vida útil. Utiliza la misma carcasa y las mismas dimensiones de montaje, admite todas las funciones del X8A1 y encaja en una instalación existente sin modificaciones.

SXC-SK01-C8A1reemplazo del X8A1actualización directa drop-in
Preguntas y respuestas del producto

¿Cómo se leen los números de modelo de los controladores de pulsos Xiechang, como SXC-SK01-C8A9-D32L-P?

SXC es el prefijo de los controladores Xiechang. SK = carcasa plástica de PC transparente, JK = envolvente metálica. C8Ax/C8Bx/C5A1 identifica la plataforma electrónica. La terminación codifica los canales: 205L = 20 válvulas de pulso + 5 de elevación, D32L/D36L = 32/36 canales de asignación libre, -10/20/30/40L simple = número de válvulas de pulso. Una -P final indica sensor de presión diferencial integrado, -M sin sensor; FB marca los modelos antideflagrantes.

número de modelo de controlador de pulsosnomenclatura SXCsignificado de D32L
Preguntas y respuestas del producto

¿Qué controlador de pulsos Xiechang debo elegir para mi colector de polvo?

Para colectores pequeños de hasta 8 válvulas elija el SXC-C5A1-8; para limpieza online estándar de hasta 40 válvulas el SXC-SK01-C8A1; para limpieza offline con válvulas de elevación el SXC-SK01-C8A8-205L (20+5), el C8A9-D32L (32 canales, opción de ΔP integrado, Modbus) o el JK01-C8B2-D36L (36 canales, carcasa de aluminio, 6 entradas digitales, maestro–esclavo); para control con ΔP integrado en un solo equipo el SXC-X8A5 o el X8A7; y para zonas antideflagrantes el SXC-X8A4-FB o el SXC-FB-40.

selección de controlador de pulsosqué controlador elegircontrolador para colector de polvo
Ventajas

¿Cómo se prueba la confiabilidad de los controladores de pulsos Xiechang antes de su lanzamiento?

Las pruebas de tipo cubren extremos de alimentación (AC175–185V y AC240–250V), protección contra cortocircuito de salida, carga de doble bobina por canal, funcionamiento continuo de 120 horas tanto a −30 °C como a +70 °C, vibración de 30 Hz durante 2 horas, pruebas de caída del embalaje desde 2 metros, verificaciones de la precisión del ancho de pulso a 100/150/200 ms y pruebas de comunicación que incluyen tendidos de cable de 120 m y 20 controladores en un PLC.

pruebas de confiabilidadprueba de tipoprueba de baja temperatura
