Serie roscada Watson® WPS-CA/TG

Válvula de pulso roscada

Las válvulas de pulso roscadas Watson® utilizan un cuerpo robusto en ángulo recto con conexiones estándar de rosca G para sistemas de limpieza por pulsos de aire de filtros de mangas. La gama WPS-CA/TG abarca modelos de DN20 a DN76 para una conexión estable del tubo de soplado, una entrega de pulso confiable y un servicio industrial de captación de polvo de alto número de ciclos.

Ver la gama de modelos TGSolicitar cotización

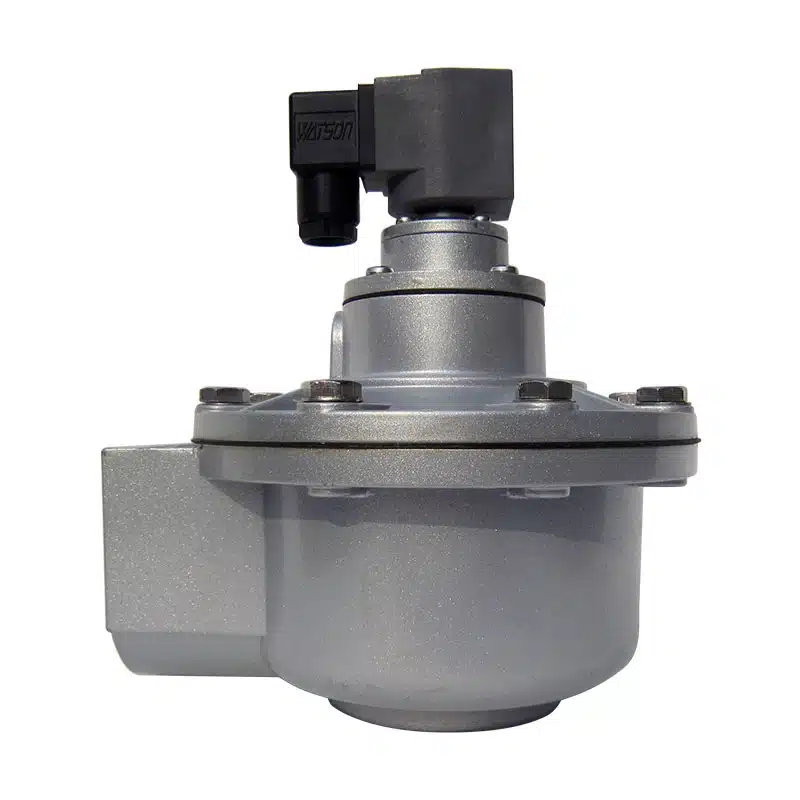

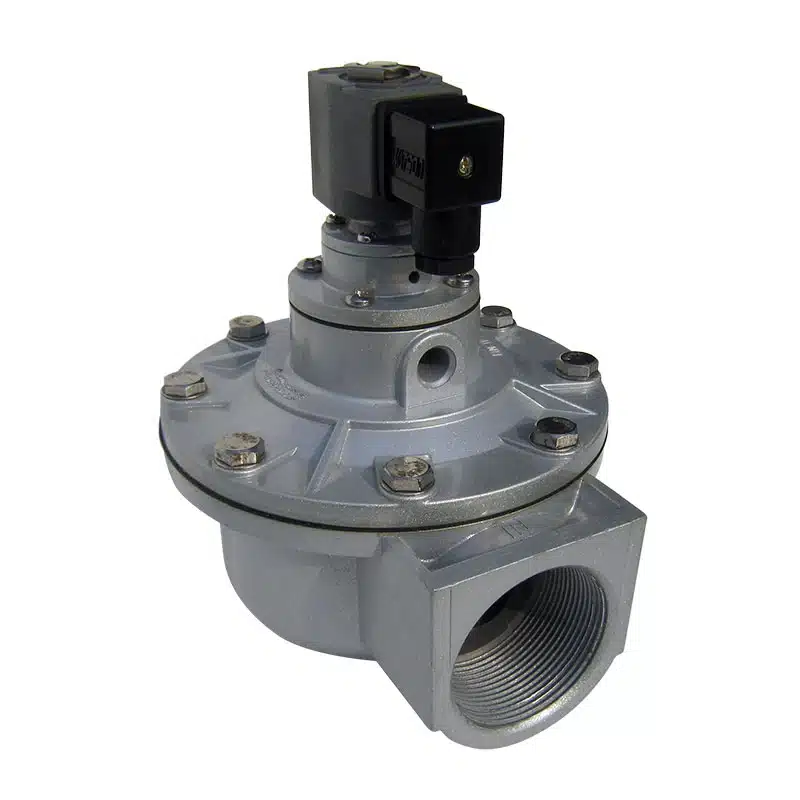

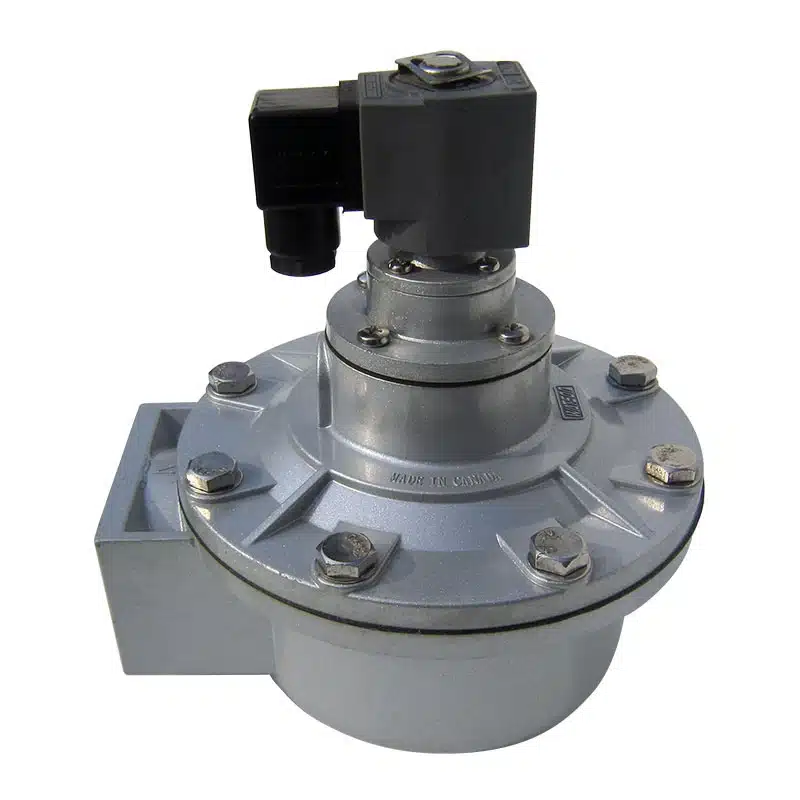

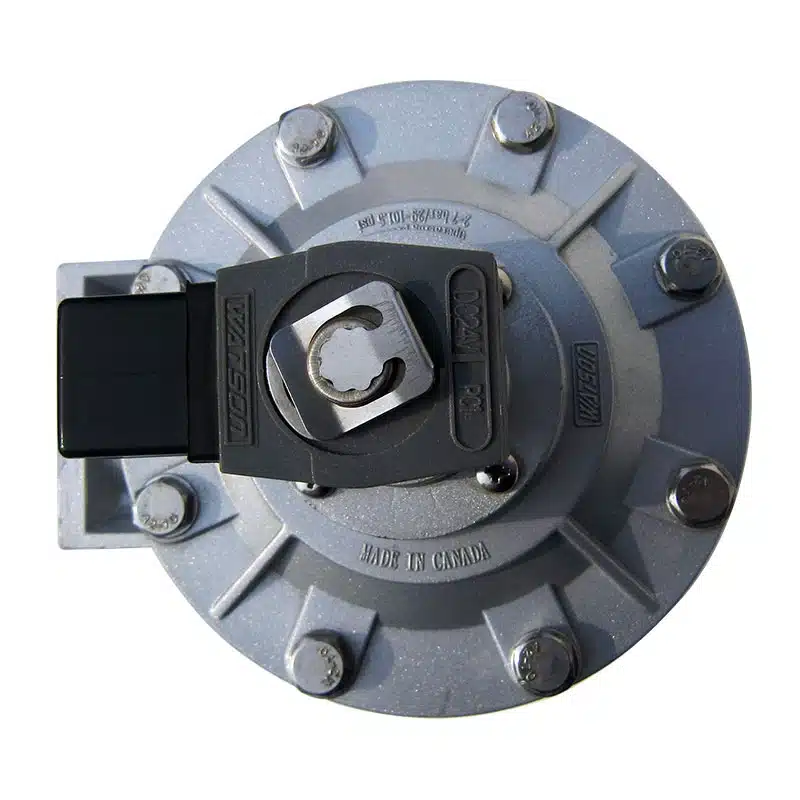

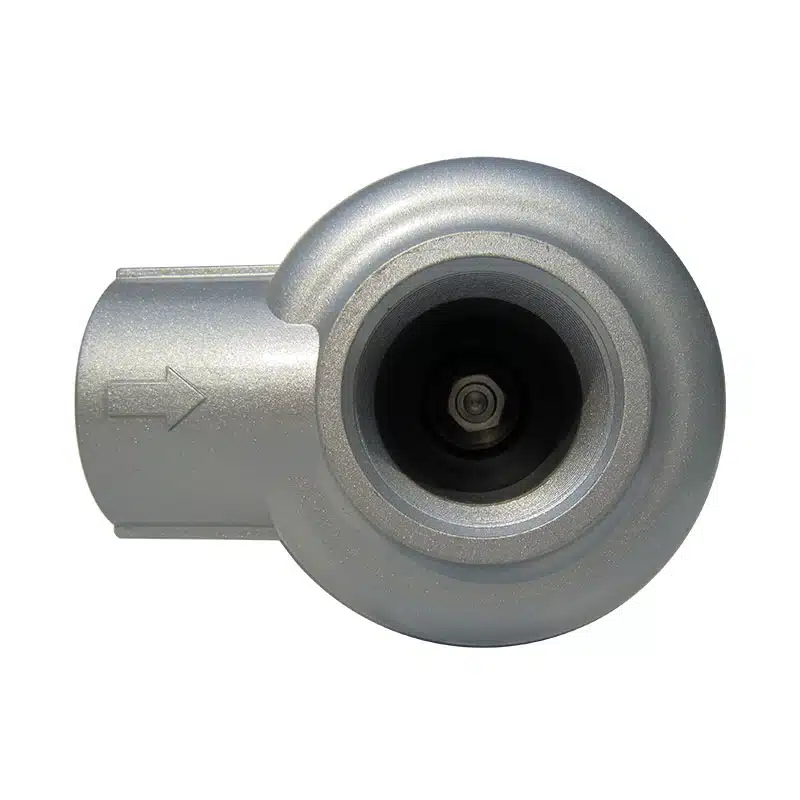

Vista principal de la válvula de pulso roscada Watson®

Especificación de operación universal

Condiciones de operación para toda la gama WPS-CA.

Working Pressure0.4-0.6 MPa (4-6 bar)
Working MediumClean air
Power SupplyDC24V, AC220V/50Hz to AC240V/60Hz
Protection ClassIP65
Working EnvironmentNormal: -20°C to 80°C; high-temp: 55°C to 180°C
Relative Humidity≤85%

Gama completa de modelos

Modelos de válvula de pulso roscada Watson® WPS-CA/TG.

Presión de trabajo 0.4-0.6 MPa · aire limpio · DC24V o AC220V/50Hz-AC240V/60Hz · IP65 · certificación CE / CCC / RoHS

TipoModeloTamaño (pulgadas)Tamaño DNGrado de protección Ex
RoscadaWPS-CA/TG20G3/4"DN20Diafragma simple
RoscadaWPS-CA/TG25G1"DN25Diafragma simple
RoscadaWPS-CA/TG40G1 1/2"DN40Doble diafragma
RoscadaWPS-CA/TG50G2"DN50Doble diafragma
RoscadaWPS-CA/TG62G2 1/2"DN65Doble diafragma
RoscadaWPS-CA/TG76G3"DN76Doble diafragma

Normas del producto

Ventajas de la válvula de pulso roscada Watson®.

CertificacionesCE, CCC, RoHS
Grado de protección IPIP65
ConexiónLa conexión estándar con rosca G permite una instalación rígida y ampliamente compatible en tubos de soplado roscados.
Cuerpo de la válvulaLa construcción reforzada en ángulo recto es apta para el servicio de limpieza por pulsos de aire de alta presión.
Servicio de alta temperaturaLas opciones de diafragma para alta temperatura admiten aplicaciones en filtros de mangas de centrales eléctricas, fundiciones e incineradoras.

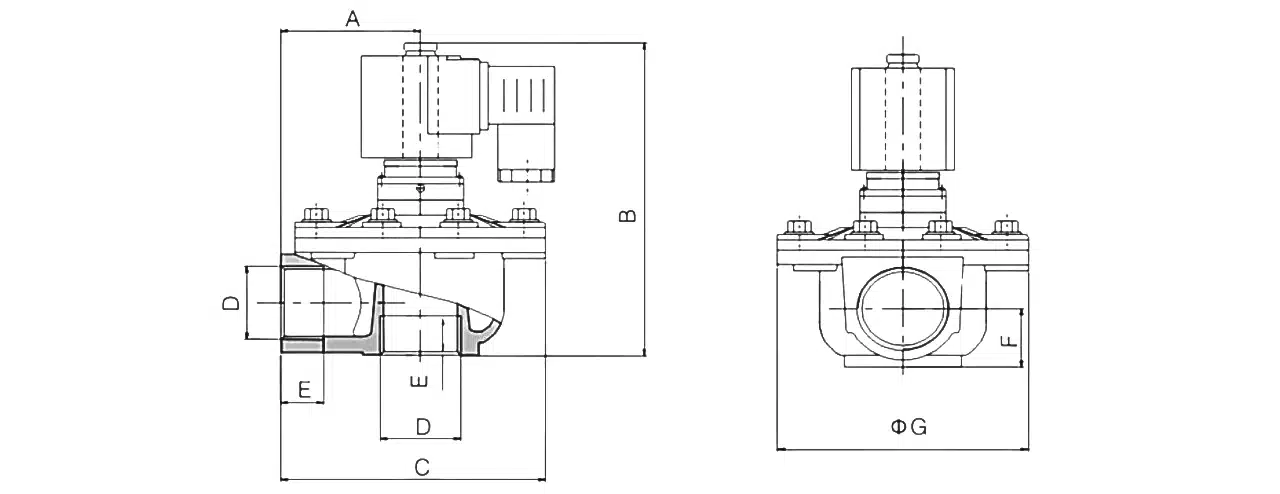

Planos técnicos

Dimensiones de instalación de este producto.

WPS-CA/TD20 · válvula con rosca macho / a prueba de llama — Plano de instalaciónDimensiones disponibles bajo consulta

WPS-CA/TD20

WPS-CA/TD20 · válvula con rosca macho / a prueba de llama — Plano de instalación

Overall height162 [6.38]
Inlet pipe-port outer diameter (top of detail)phi27 [1.06]
Inlet pipe-port inner/seat diameter🔒
Inlet pipe-port chamfer3*30 deg
Inlet pipe-port depth 1🔒
Inlet pipe-port wall/step🔒

+9 dimensiones adicionales

Obtenga el plano y las dimensiones completos

Plano original enviado tras su consulta · respuesta en un día hábil

WPS-CA/TD25 · válvula con rosca macho / a prueba de llama — Plano de instalaciónDimensiones disponibles bajo consulta

WPS-CA/TD25

WPS-CA/TD25 · válvula con rosca macho / a prueba de llama — Plano de instalación

Overall height🔒
Inlet pipe-port outer diameter (top of detail)phi34 [1.34]
Inlet pipe-port inner/seat diameter🔒
Inlet pipe-port chamfer🔒
Inlet pipe-port depth 130 [1.18]
Inlet pipe-port wall/step2 [0.08]

+9 dimensiones adicionales

Obtenga el plano y las dimensiones completos

Plano original enviado tras su consulta · respuesta en un día hábil

WPS-CA/TD40 · válvula con rosca macho / a prueba de llama — Plano de instalaciónDimensiones disponibles bajo consulta

WPS-CA/TD40

WPS-CA/TD40 · válvula con rosca macho / a prueba de llama — Plano de instalación

Overall height🔒
Inlet pipe-port outer diameter (top of detail)🔒
Inlet pipe-port inner/seat diameter🔒
Inlet pipe-port chamfer3*30 deg
Inlet pipe-port depth 130 [1.18]
Inlet pipe-port wall/step2 [0.08]

+9 dimensiones adicionales

Obtenga el plano y las dimensiones completos

Plano original enviado tras su consulta · respuesta en un día hábil

WPS-F-CA/TG25 · válvula con rosca macho / a prueba de llama — Plano de instalaciónDimensiones disponibles bajo consulta

WPS-F-CA/TG25

WPS-F-CA/TG25 · válvula con rosca macho / a prueba de llama — Plano de instalación

Overall height136 [5.35]
Inlet port threadG1"
Outlet port thread🔒
Inlet neck length / in offset🔒
Body seat to flange dimension (top-left)🔒
Outlet neck length (right)27 [1.06]

+3 dimensiones adicionales

Obtenga el plano y las dimensiones completos

Plano original enviado tras su consulta · respuesta en un día hábil

WPS-F-CA/TG40 · válvula con rosca macho / a prueba de llama — Plano de instalaciónDimensiones disponibles bajo consulta

WPS-F-CA/TG40

WPS-F-CA/TG40 · válvula con rosca macho / a prueba de llama — Plano de instalación

Overall height🔒
Inlet port thread🔒
Outlet port threadG1-1/2"
Inlet neck length / in offset34 [1.3]
Body seat to flange dimension (top-left)🔒
Outlet neck length (right)28 [1.1]

+3 dimensiones adicionales

Obtenga el plano y las dimensiones completos

Plano original enviado tras su consulta · respuesta en un día hábil
