SXC-SK01-C8A8-205L — controlador online/offline con válvulas de elevación

Controlador de pulsos offline SXC-SK01-C8A8-205L

Un controlador de pulsos online/offline para filtros de mangas compartimentados: 20 canales de válvulas de pulso más 5 canales de válvulas de elevación, secuenciación offline configurable de espera–asentamiento–reposo, pantalla digital de estado y comunicación Modbus-RTU con su PLC o DCS.

Ver especificaciones técnicasSolicitar cotización

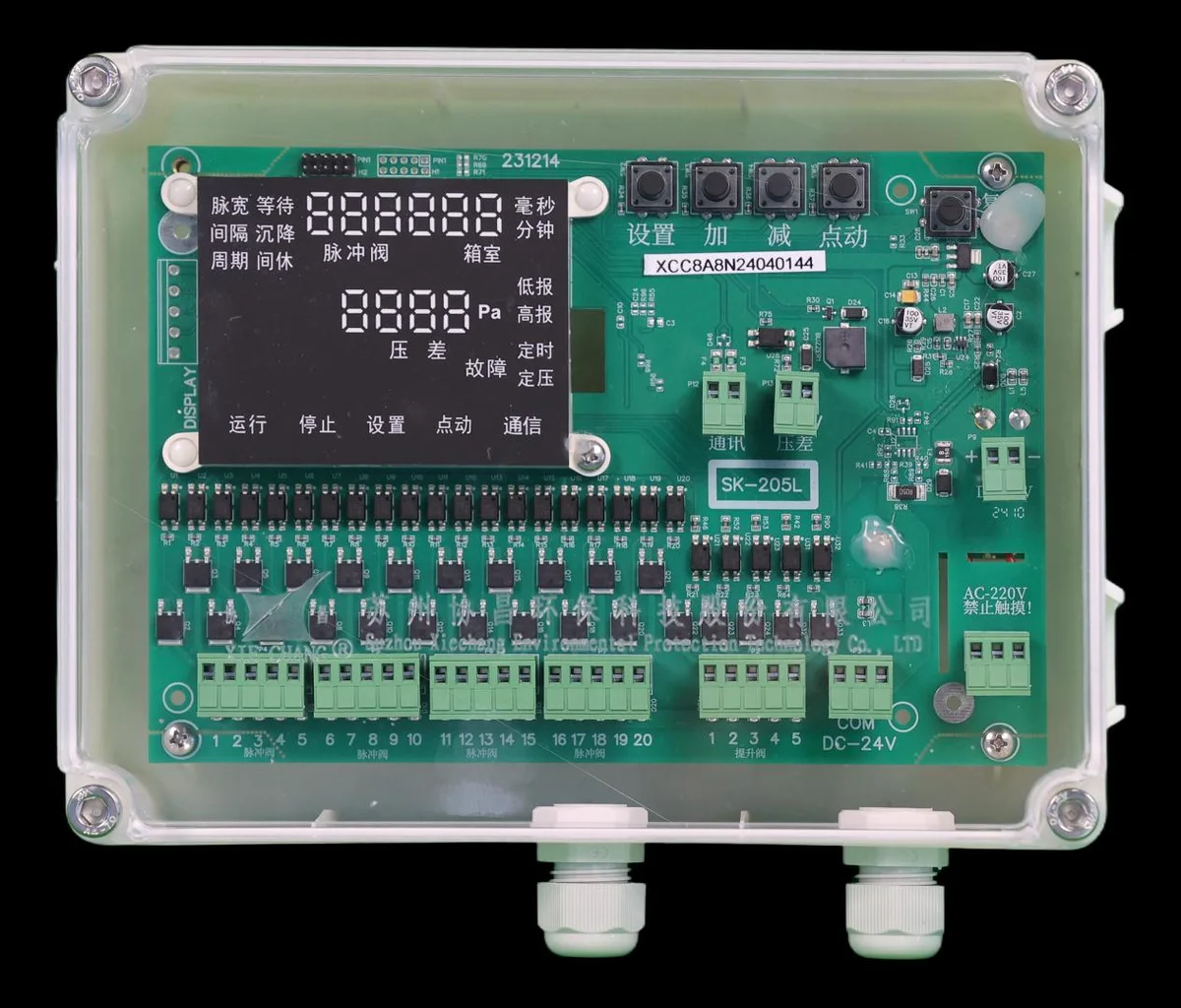

Controlador de pulsos offline Xiechang® SXC-SK01-C8A8-205L con 20 canales de válvulas de pulso y 5 de válvulas de elevación

Parámetros técnicos

Especificación de operación principal.

Canales de válvulas de pulso20
Canales de válvulas de elevación5 (válvulas de compartimento offline)
Modos de limpiezaOnline u offline, seleccionable
Tensión de entradaAC220V @50Hz o DC24V — puede conectarse cualquiera de las dos
Tensión de salidaDC24V
Corriente de salida1.2A
Potencia nominal30W
ComunicaciónRS485 Modbus-RTU — control remoto desde computadora host / PLC / DCS
Dirección Modbus / velocidad en baudiosDirección 0–127; baudios 4800–115200 (por defecto 9600)
Retardo de arranque0–300 s
Rango de ancho de pulso10–9999 ms en pasos de 1 ms (por defecto 80 ms)
Rango de intervalo entre pulsos1–600 s en pasos de 1 s (por defecto 1 s)
Rango de tiempo de ciclo0–9999 min (por defecto 0 min)
Tiempo de espera de la válvula de elevación0–60 s (por defecto 8 s)
Tiempo de asentamiento de la válvula de elevación0–60 s (por defecto 8 s)
Tiempo de reposo de la válvula de elevación0–999 s (por defecto 10 s)
Modos de disparoSecuencial temporizado / contacto seco de presión diferencial; disparo remoto por contacto seco
EnvolventeCarcasa colgante de PC transparente, 190 × 255 × 105 mm
Entorno de trabajo−20 °C a +60 °C; humedad relativa ≤85 % (sin condensación)

Normas del producto

Limpieza offline con válvulas de elevación, en un controlador compacto.

Online/offline en un solo equipoCambie entre limpieza online y limpieza offline por compartimentos sin hardware adicional
Secuenciación de válvulas de elevaciónTemporizadores dedicados de espera, asentamiento y reposo coordinan los 5 canales de válvulas de elevación con el pulsado
Listo para PLC/DCSModbus-RTU informa el estado y acepta cambios de parámetros y arranque/paro remotos
Depuración jog in situDispare las válvulas una por una desde el panel durante la puesta en marcha
Pantalla digitalLa pantalla de segmentos muestra en vivo el canal de válvula de pulso, el compartimento y las cuentas regresivas
Doble entrada de alimentaciónAlimentación AC220V o DC24V en la misma unidad

Certificaciones

Esta línea de producto cuenta con certificación de terceros.

Ver todos los certificados →
Verificación CE de conformidad EMC — controladores de pulsos SXC-SK01-C8A1/C8A8/C8A9🔍 Clic para ampliar

Certificación de producto

Modelos cubiertos (4)

SXC-SK01-C8A1 · SXC-SK01-C8A8 · SXC-SK01-C8A9 · SXC-SK01-C8A

Verificación CE de conformidad EMC — controladores de pulsos SXC-SK01-C8A1/C8A8/C8A9

Certificado n.ºCEJS25020766656
Emitido porGlobal Testing Services Co., Ltd. (Shanghai)
Emitido2025-03-10
Válido hasta2030-03-09
NormasEN IEC 61000-6-2:2019, EN IEC 61000-6-4:2019, EN IEC 61000-3-2:2019+A1:2021, EN 61000-3-3:2013+A2:2021
¿Necesita el PDF original?
Certificado CE (LVD + EMC) — controladores de pulsos serie SXC-SK01-C8A🔍 Clic para ampliar

Certificación de producto

SXC-SK01-C8A1 · SXC-SK01-C8A8 · SXC-SK01-C8A9

Certificado CE (LVD + EMC) — controladores de pulsos serie SXC-SK01-C8A

Certificado n.ºCLJS25091275734
Emitido porGlobal Testing Services Co., Ltd. (GTS)
Emitido2025-09-18
Válido hasta2030-09-17
NormasEN 61010-1:2010+A1:2019, EN IEC 61326-1:2021, EN IEC 61000-6-2:2019, EN IEC 61000-6-4:2019, EN IEC 61000-3-2:2019+A1:2021, EN 61000-3-3:2013+A2:2021
¿Necesita el PDF original?

Planos técnicos

Dimensiones de instalación de este producto.

Base de conocimientos

Respuestas prácticas para este producto.

Ver todo
Aplicaciones

¿Cuándo conviene elegir el SXC-SK01-C8A8-205L y qué hace realmente su modo offline?

Elija el SXC-SK01-C8A8-205L para filtros de mangas compartimentados que necesitan limpieza offline: su configuración «205L» combina 20 canales de válvulas de pulso con 5 canales de válvulas de elevación. En modo offline aísla un compartimento a la vez — cierra la válvula de elevación, espera a que se detenga el flujo de aire, pulsa las mangas en aire quieto, deja que el polvo se asiente, reabre y pasa al siguiente — lo que limpia con mucha mayor eficacia que pulsar contra un flujo de aire en marcha.

SXC-SK01-C8A8-205Lsecuencia de limpieza offlinecoordinación de válvulas de elevación
Aplicaciones

¿Cuál es la diferencia entre la limpieza por pulsos online y offline, y qué significan los tiempos de espera, asentamiento y reposo de la válvula de elevación?

La limpieza online pulsa las válvulas mientras el compartimento sigue filtrando; la limpieza offline primero cierra la válvula de elevación de un compartimento para detener la filtración y luego pulsa sus mangas, de modo que el polvo cae a la tolva en lugar de redepositarse en las mangas vecinas. Los controladores offline la secuencian con tres temporizadores: espera (tras cerrarse la válvula de elevación, antes de pulsar), asentamiento (tras el pulsado, antes de que la válvula de elevación reabra) y reposo (pausa antes de que comience el siguiente compartimento).

limpieza onlinelimpieza offlineválvula de elevación
