SXC-C8B2 — temporizador industrial de 1–36 canales

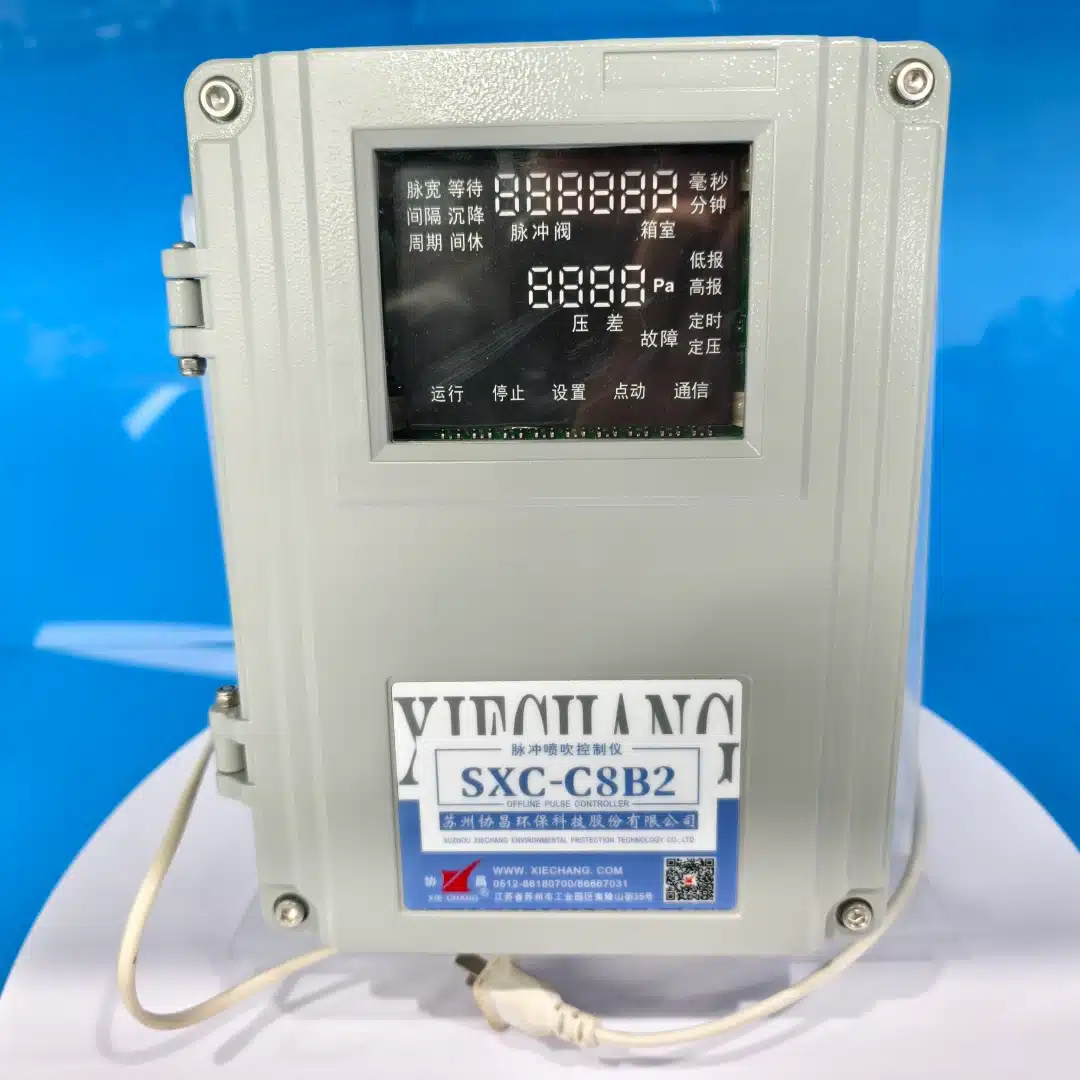

Controlador de pulsos de 1–36 canales SXC-C8B2
Un controlador profesional para disparar secuencialmente hasta 36 válvulas de pulso, con limpieza online u offline, salida DC24V y supervisión Modbus-RTU en filtros de mangas industriales exigentes.
Parámetros técnicos
Especificación de operación principal.
Número de modeloSXC-JK01-C8B2-D36L
Capacidad de control36 canales; válvulas de pulso y válvulas de elevación (offline) asignables libremente

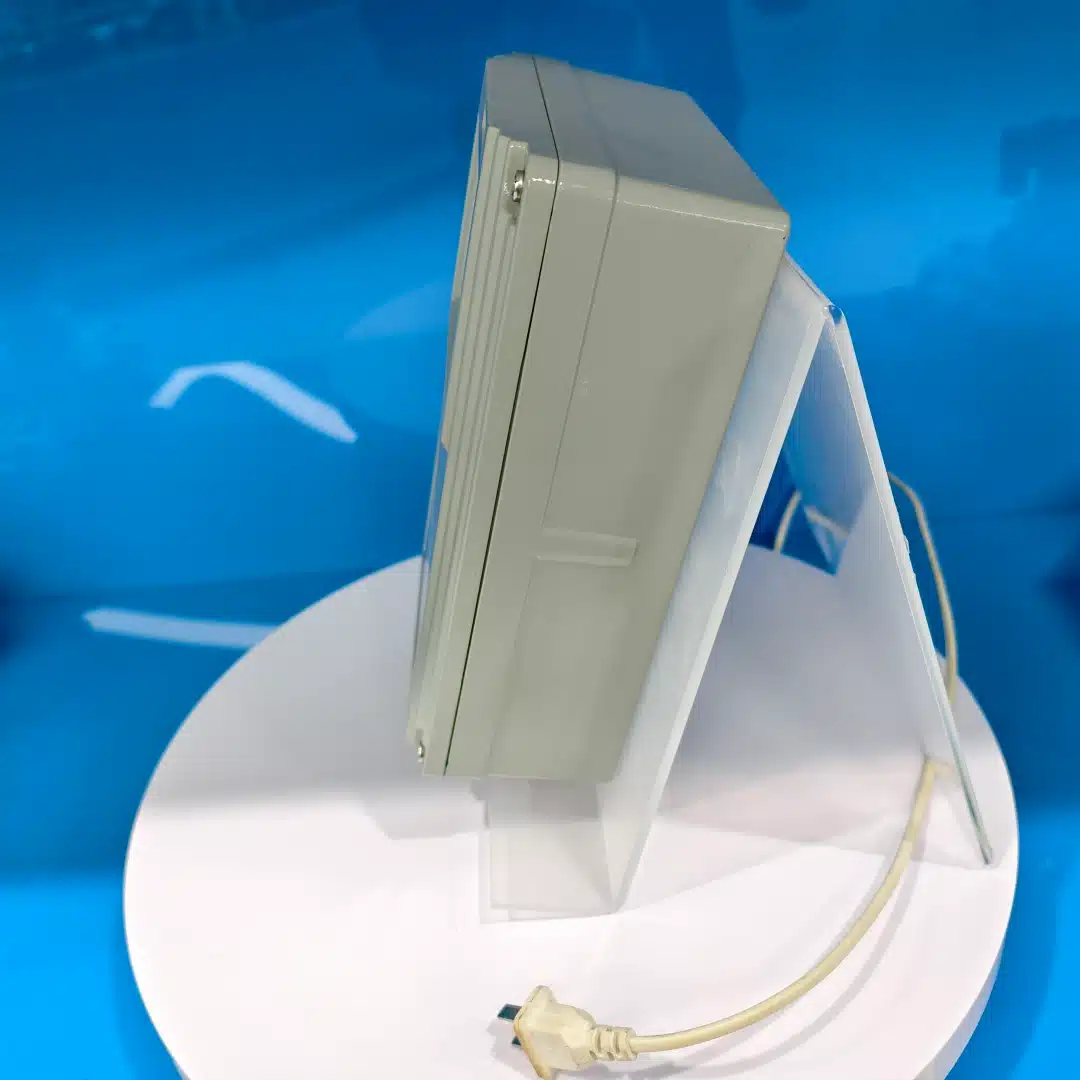

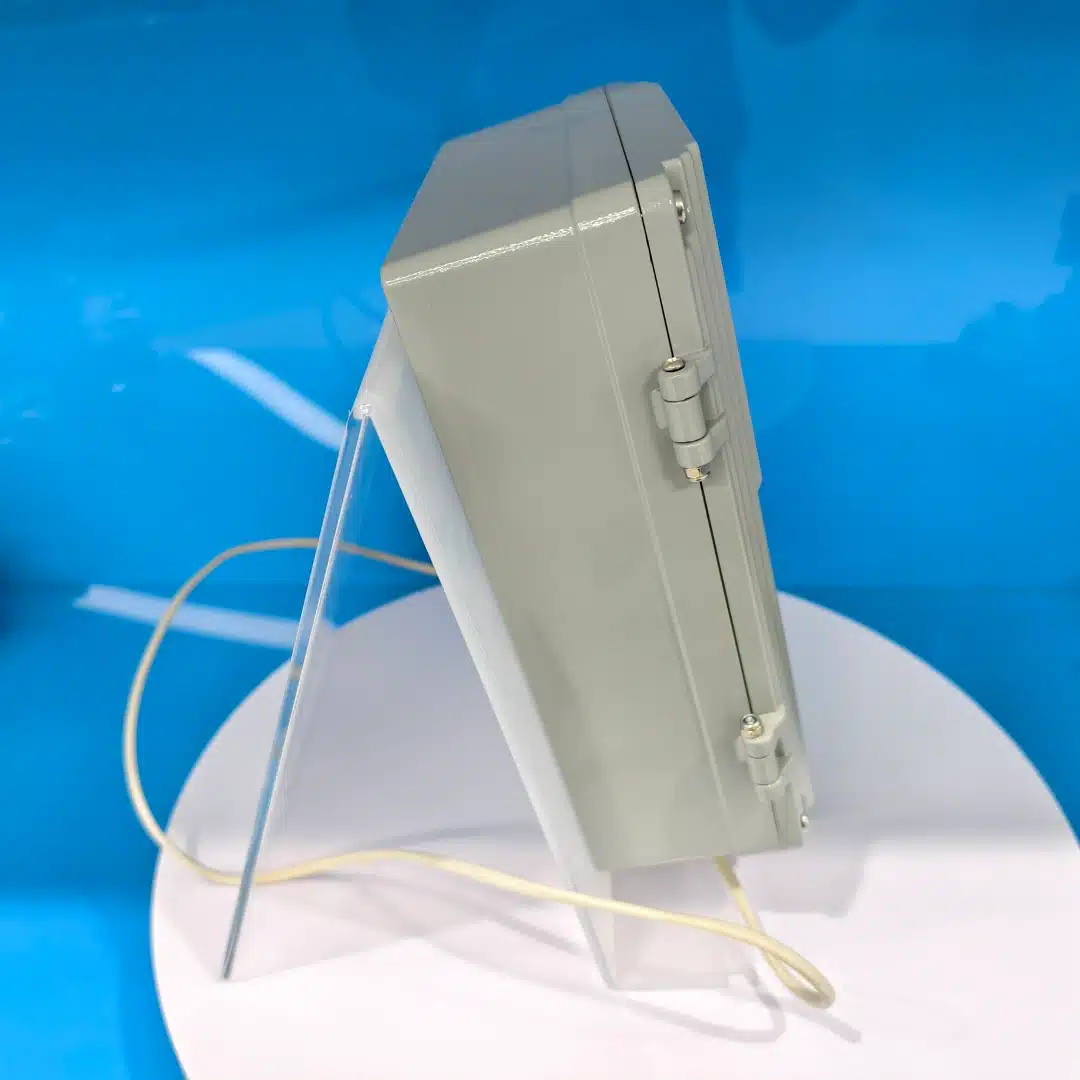

Material de la carcasaAleación de aluminio inyectada a presión, montaje mural
Modos de limpiezaOnline u offline, seleccionable
Tensión de entradaAC110–230V 50/60Hz o DC24V (±10%) — puede conectarse cualquiera de las dos
Tensión de salidaDC24V
Corriente de salida1.5A
Entradas digitales6 canales, legibles por Modbus (posición de las válvulas de elevación, estado de marcha del ventilador, señales de arranque/paro remotos)

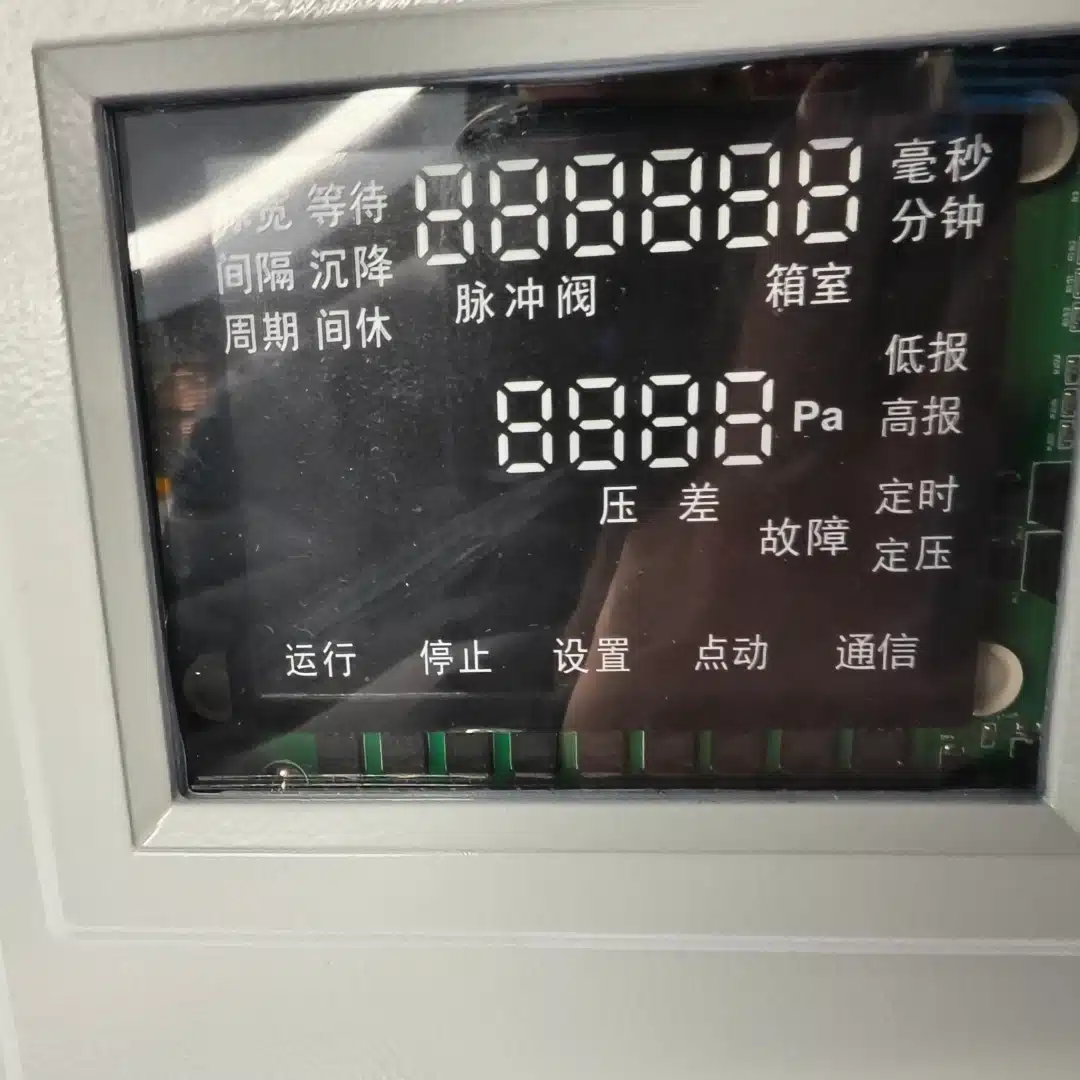

Sensor ΔP integradoOpcional (versiones "-P"): muestreo de cámara de 0–3000 Pa con pantalla y alarmas alta/baja
ComunicaciónRS485 Modbus-RTU — carga de estado, ajuste de parámetros, arranque/paro remotos; interconexión maestro–esclavo con omisión automática y alarma si un esclavo no responde a tiempo
Dirección Modbus / velocidadDirección 0–127; velocidad 4800–115200 baudios (por defecto 9600)
Detección de rotura de válvulaDe serie; legible por Modbus
Rango de ancho de pulso10–9999 ms en pasos de 1 ms (por defecto 80 ms)
Rango de intervalo entre pulsos1–600 s en pasos de 1 s (por defecto 1 s)
Rango de tiempo de ciclo0–9999 min (por defecto 0 min)
Retardo de arranque0–300 s (por defecto 5 s)
Tiempo de espera de la válvula de elevación0–60 s (por defecto 8 s)
Tiempo de asentamiento de la válvula de elevación0–60 s (por defecto 8 s)
Tiempo de reposo de la válvula de elevación0–9999 s (por defecto 10 s)
Dimensiones250(H) × 190(W) × 90(L) mm
Entorno de trabajo−20°C a +60°C; humedad relativa ≤85%
Normas del producto
Control online y offline de precisión para filtros de mangas exigentes.
Escalabilidad de canalesControla de 1 a 36 válvulas de pulso solenoides
PrecisiónLos incrementos de temporización de 1 ms permiten una entrega eficiente del aire comprimido
ProtecciónLa robusta carcasa de aluminio inyectado protege la electrónica frente a impactos, polvo y humedad
Limpieza por demandaLa entrada de presión diferencial dispara la limpieza solo cuando es necesaria
Accionamiento de válvulasSalida estable de DC24V con detección de rotura del circuito de válvula de serie
Videos de productos
Videos relacionados de demostración y selección.
Controlador de pulsos Xiechang C8B2: temporizador industrial de 1 a 40 canales para la limpieza de filtros de mangas
Prueba del controlador de pulsos SXC-C8B2 para colectores de polvo industriales
Controlador de pulsos de 48 canales para filtros de mangas | ASCO SCG353A044 y Goyen CA25T CA45T
Dentro de la fabricación del controlador de pulsos Xiechang | Proceso SMT de alta precisión
36 meses de funcionamiento estable: válvulas de pulso y controladores Xiechang en Ishikawa Iron Works
Certificaciones
Esta línea de producto cuenta con certificación de terceros.
Certificación de producto
SXC-JK01-C8B2
Verificación CE de conformidad EMC — controlador de pulsos SXC-JK01-C8B2
| Certificado n.º | CEJS25020766655 |
|---|---|
| Emitido por | Global Testing Services Co., Ltd. (Shanghai) |
| Emitido | 2025-03-10 |
| Válido hasta | 2030-03-09 |
| Normas | EN IEC 61000-6-2:2019, EN IEC 61000-6-4:2019, EN IEC 61000-3-2:2019+A1:2021, EN 61000-3-3:2013+A2:2021 |
Certificación de producto
SXC-JK01-C8B2
Atestación de conformidad de TUV SUD — controlador de pulsos SXC-JK01-C8B2 (Directiva EMC)
| Certificado n.º | E8A 138237 0001 Rev. 00 |
|---|---|
| Emitido por | TUV SUD Product Service GmbH (Munich, Germany) |
| Emitido | 2026-06-01 |
| Normas | EN IEC 61326-1:2021, EN IEC 61000-6-4:2019, EN IEC 61000-6-2:2019, EN IEC 61000-6-4, EN IEC 61000-6-2, EN IEC 61326-1 |
Planos técnicos
Dimensiones de instalación de este producto.
🔍 Clic para ampliarSXC-JK01-C8B2-D36L
SXC-JK01-C8B2-D36L · 36 canales · controlador de pulsos — Plano de envolvente y montaje
| Overall height | 250 mm |
|---|---|
| Overall width | 190 mm |
| Depth | 90 mm (lid 19.5 + body 70) |
| Mounting holes | 4-M4 |
| Mounting hole spacing | 230 × 170 mm |
| Cable entries | 3-Ø25.5 mm |
Base de conocimientos
Respuestas prácticas para este producto.
Preguntas y respuestas del producto
¿Qué añade el SXC-JK01-C8B2-D36L frente a otros controladores offline de Xiechang?
Tres cosas distinguen al C8B2-D36L: una envolvente mural de aluminio inyectado a presión para entornos de planta severos, entradas digitales que le permiten leer directamente la posición de las válvulas de elevación y el estado del ventilador, y la interconexión maestro–esclavo que mantiene en marcha los sitios con varios colectores aunque una unidad deje de responder. Sus valores nominales completos están en la tabla de parámetros técnicos de esta página.
SXC-JK01-C8B2-D36LC8B2 vs D32Lcontrolador con envolvente de aluminio
Aplicaciones
¿Cómo se integran los controladores de pulsos Xiechang con sistemas PLC/DCS y cómo funciona la interconexión maestro–esclavo?
Los controladores actuales de la serie C incorporan RS485 Modbus-RTU para carga de estado en vivo, ajuste de parámetros, arranque/paro remotos y lectura de la detección de rotura de válvula; los rangos de dirección y de velocidad en baudios están en la tabla de parámetros de cada controlador. Varios controladores pueden funcionar en maestro–esclavo: el maestro sondea cada esclavo por turno, omite automáticamente al que deja de responder y genera una alarma. Las pruebas de fábrica verificaron 20 controladores en un segmento de PLC y comunicación estable a 120 m a 19200 baudios.
Modbus RTUintegración con PLCintegración con DCS
