SXC-C5A1-8-L — tarjeta temporizadora de 8 canales

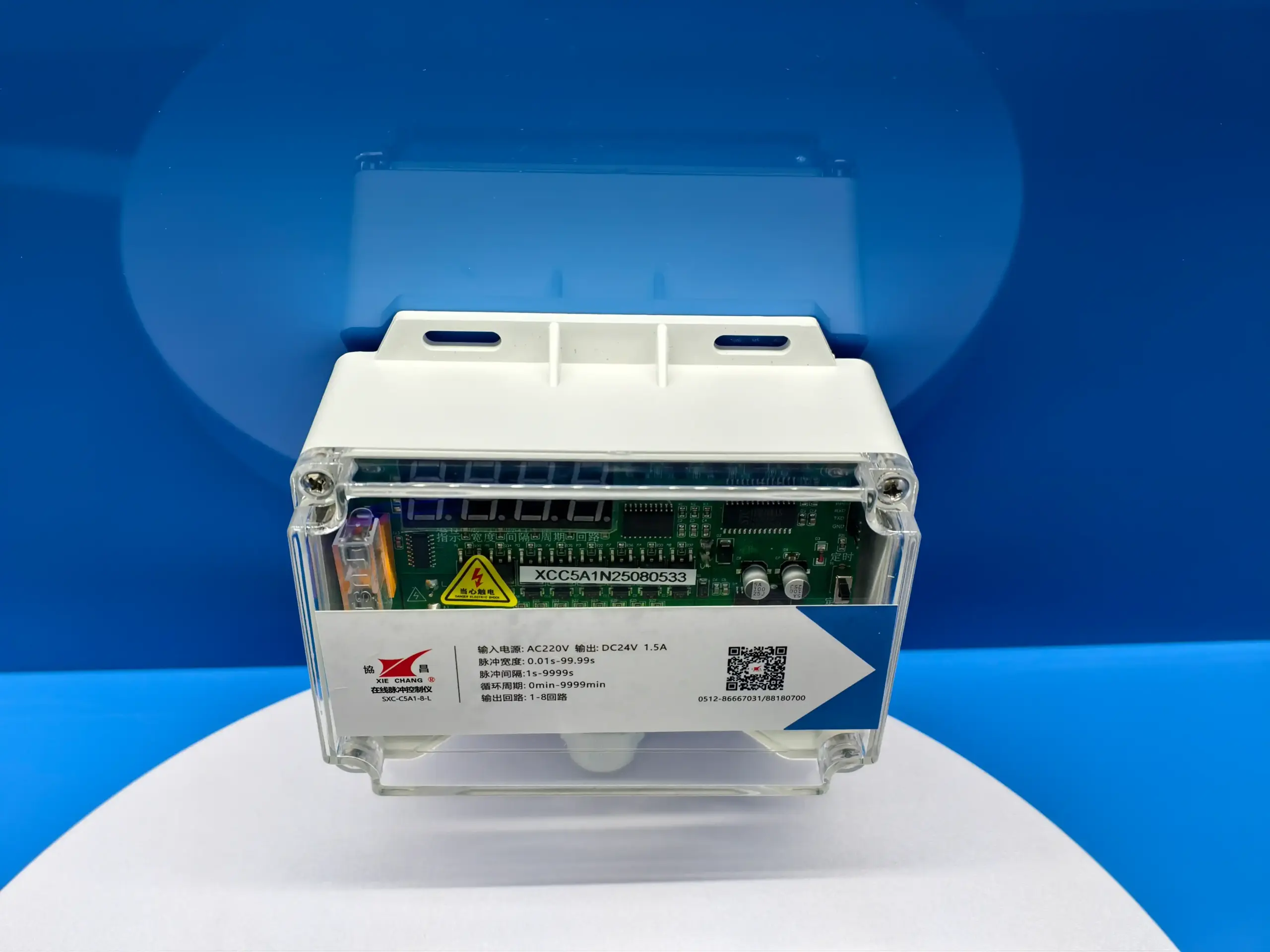

Instrumento de control de pulsos SXC-C5A1-8-L
Tarjeta temporizadora de alta precisión de 8 circuitos con entrada de tensión amplia, que entrega una salida estable de DC24V para accionar de forma confiable válvulas de pulso solenoides en entornos exigentes de filtros de mangas.
Parámetros técnicos
Especificación de operación principal.
MarcaXiechang® (fabricante original)
Número de modeloSXC-C5A1-8-L
Canales de control1–8 circuitos (ajustable en campo)
Tensión de entradaAC110–230V (±10%), 50/60Hz — tensión amplia (revisión anterior: AC220V)
Tensión de salidaDC24V
Corriente de salida1.2A
Potencia nominal30W
Rango de ancho de pulso0.01–99.99 s en pasos de 10 ms (ajuste de fábrica 0.08 s)
Rango de intervalo entre pulsos1–9999 s en pasos de 1 s (ajuste de fábrica 10 s)
Rango de tiempo de ciclo0–9999 min (ajuste de fábrica 0 min)
Modos de disparoSecuencial temporizado / contacto seco de presión diferencial (terminales YC) con tiempo de habilitación de DP de 0.01–9.99 s
Retardo de arranque0–999 s, omitible desde el teclado
PantallaLED de cuatro dígitos, dos vistas de funcionamiento seleccionables, brillo ajustable

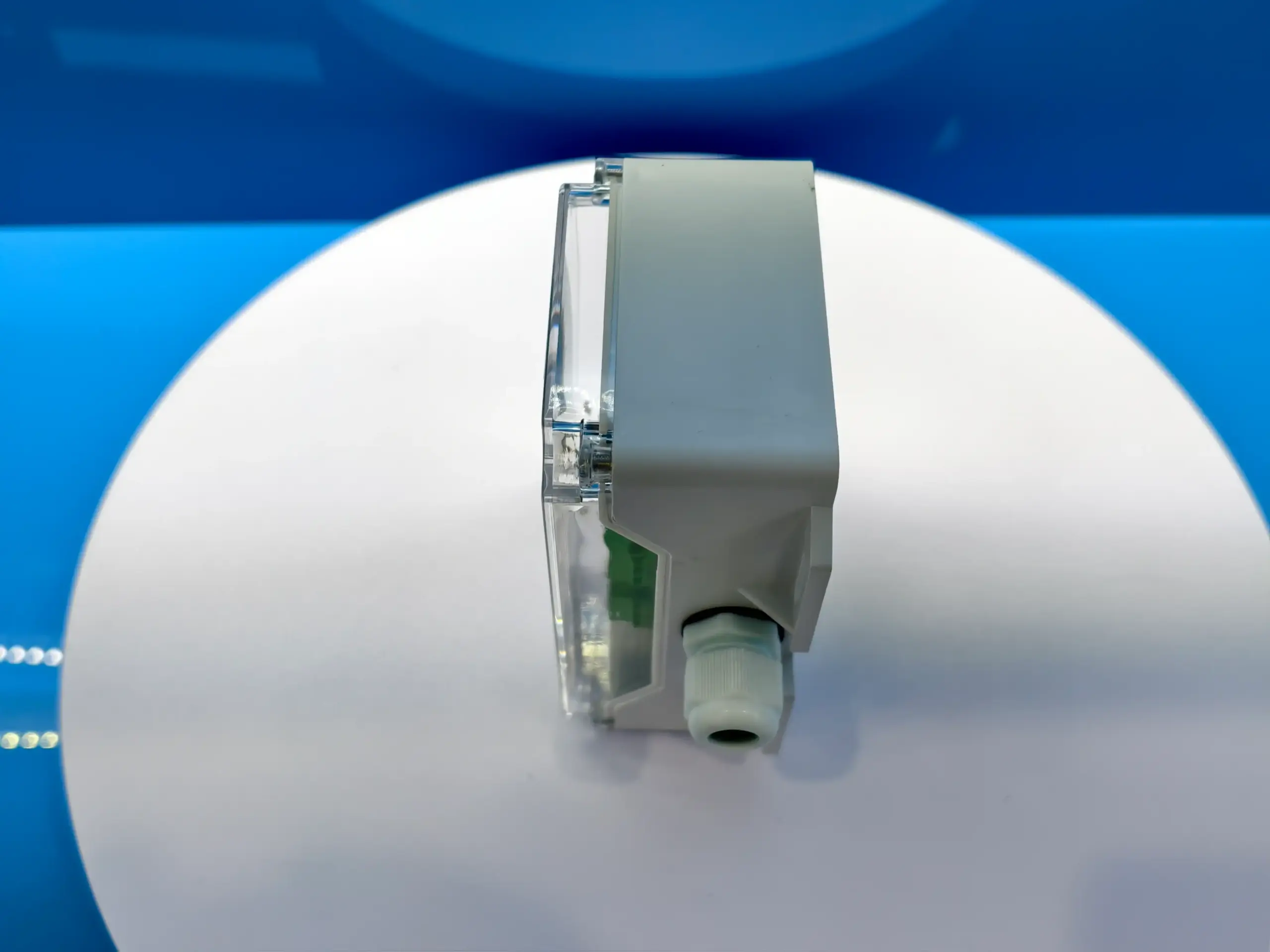

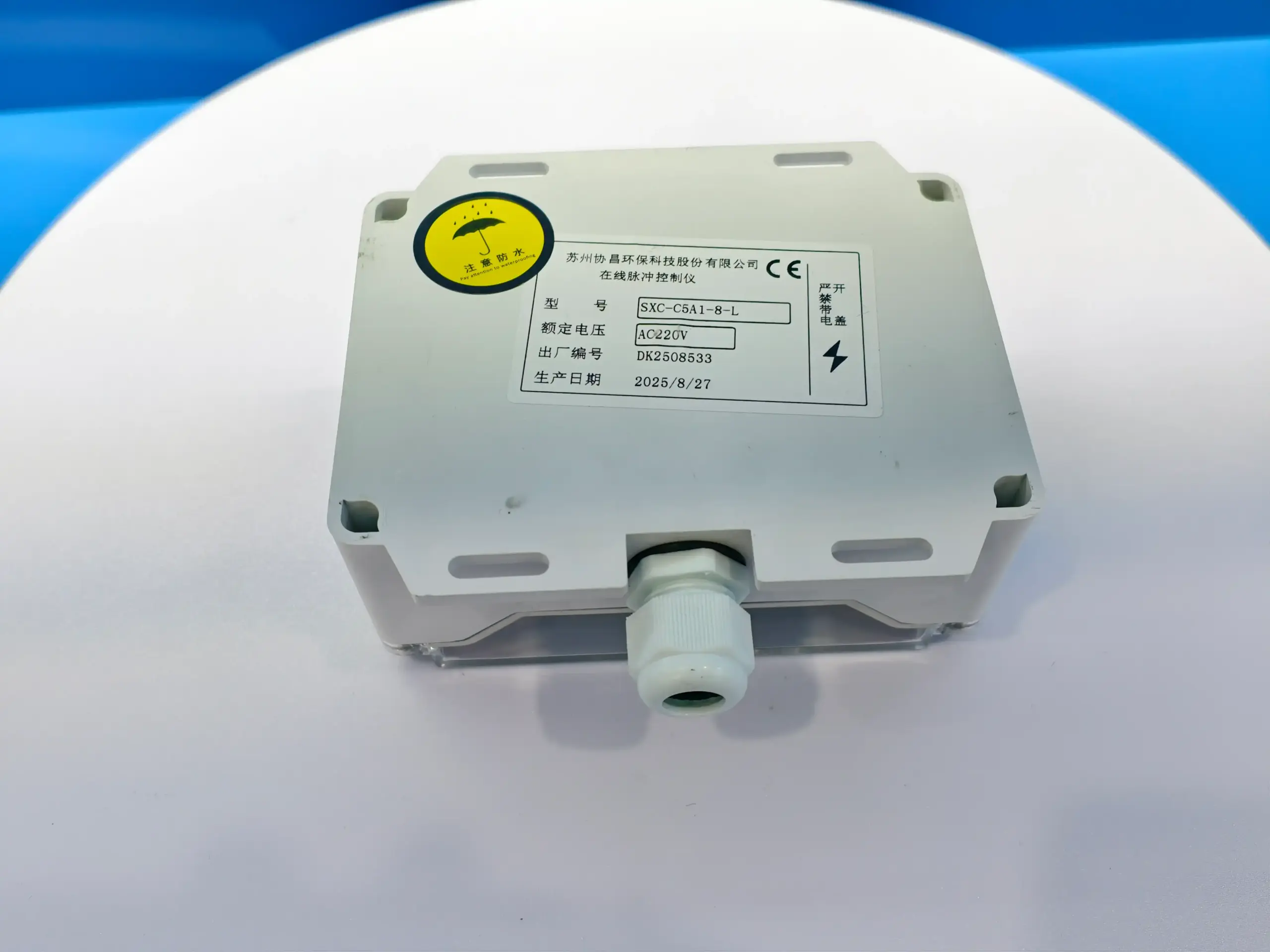

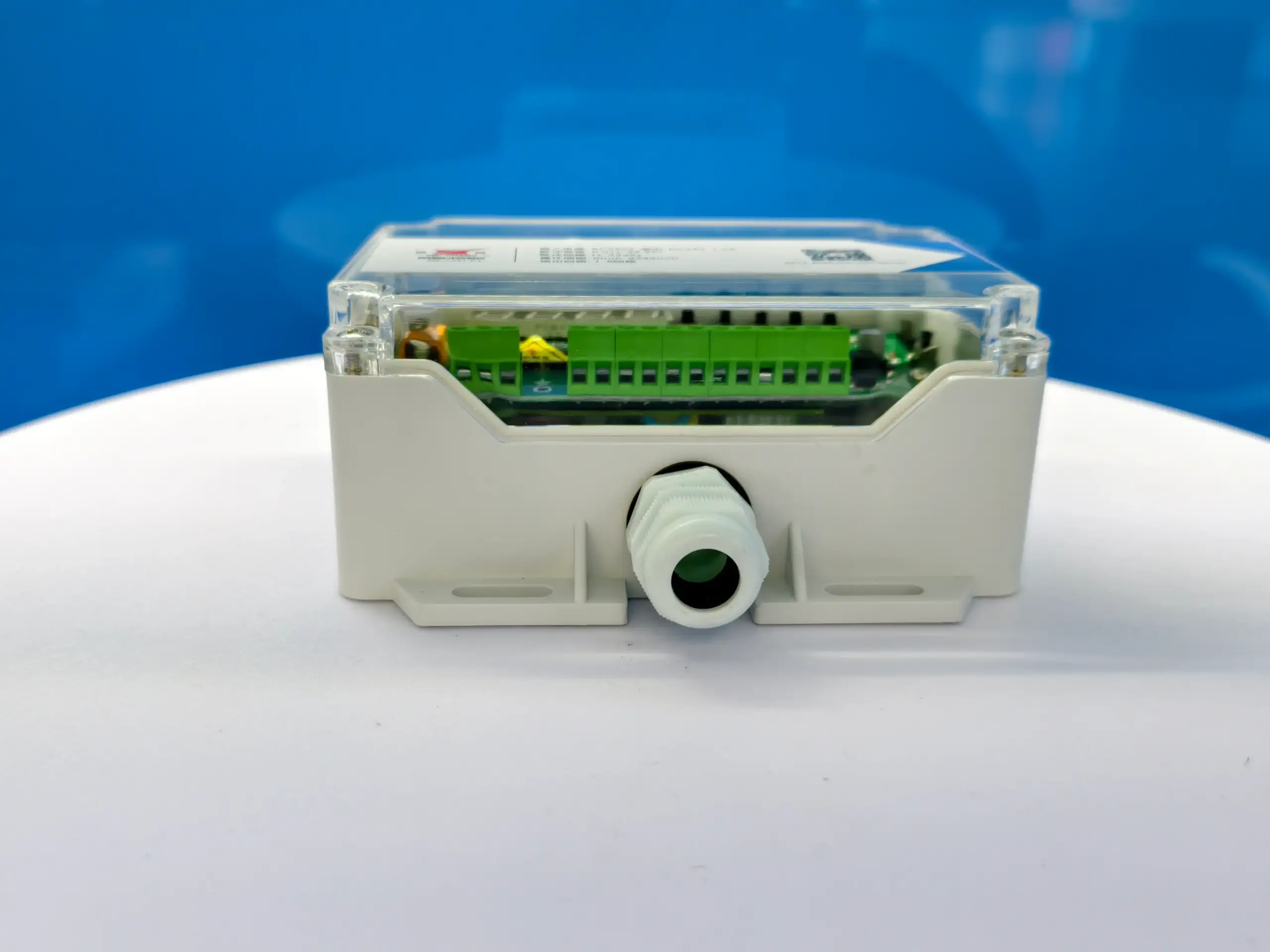

EnvolventeCarcasa colgante de PC transparente, 145 × 124 × 65 mm; centros de los orificios de montaje 130 × 86 mm
Entorno de trabajo−20°C a +60°C; humedad relativa ≤85%, sin condensación
Normas del producto
Construido para un control confiable in situ del filtro de mangas.

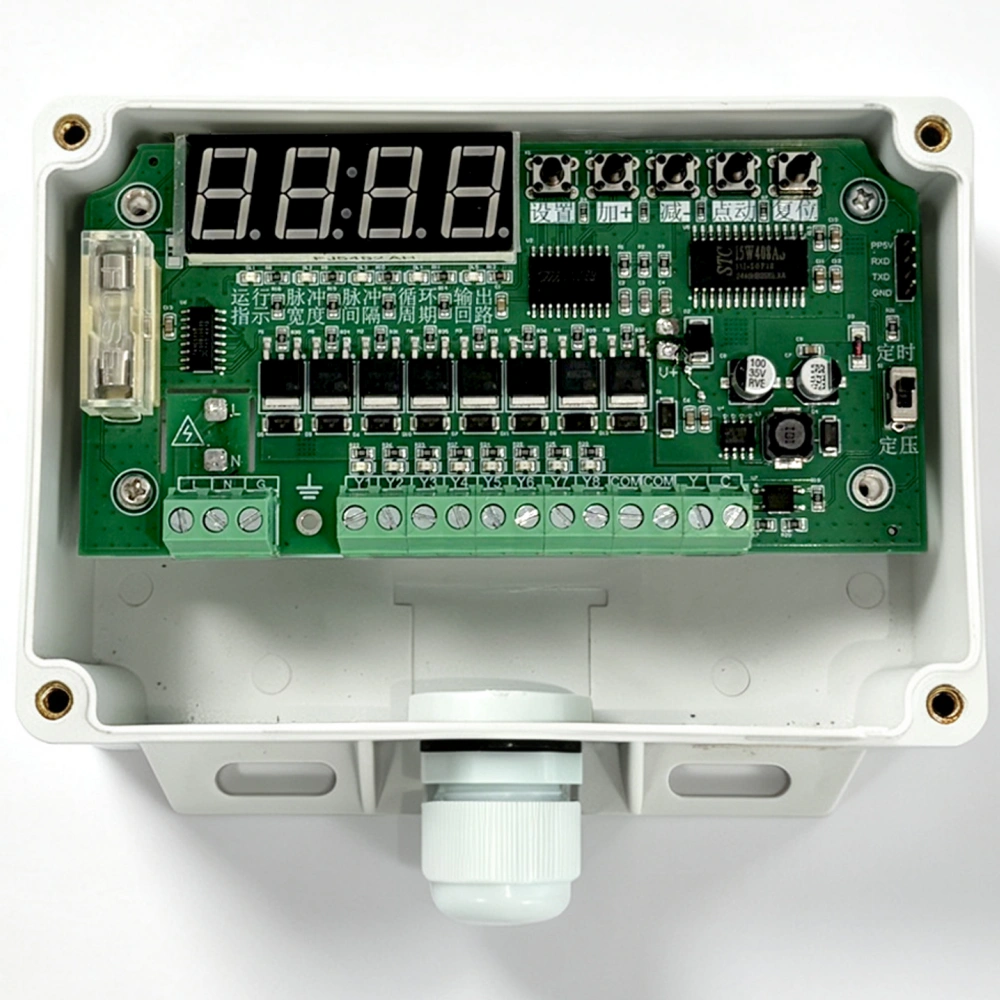

ConstrucciónPCB recubierta que resiste el polvo, la humedad y las vibraciones
InterfazPantalla digital integrada con botones táctiles para programación in situ
Capacidad de accionamientoLa salida estable a plena potencia nominal acciona electroválvulas de 24V sin retardo ni caída de tensión
Videos de productos
Videos relacionados de demostración y selección.
Planos técnicos
Dimensiones de instalación de este producto.
🔍 Clic para ampliarSXC-C5A1-8L
SXC-C5A1-8L · 1–8 canales · controlador de pulsos — Plano de envolvente y montaje
| Overall width | 145 mm |
|---|---|
| Overall height | 124 mm |
| Depth | 65 mm |
| Mounting hole spacing (W) | 130 mm |
| Mounting hole spacing (H) | 86 mm |
| Cable entry offset from left | 75 mm |
Base de conocimientos
Respuestas prácticas para este producto.
Preguntas y respuestas del producto
¿Es el compacto SXC-C5A1-8 el controlador de pulsos adecuado para un colector de polvo pequeño?
Para un filtro individual pequeño con unas pocas válvulas de pulso y sin supervisión por PLC, sí — el C5A1-8 es la puerta de entrada de la gama: alimentación de tensión amplia, limpieza temporizada o disparada por presión diferencial desde un contacto seco, y depuración jog desde el teclado. Si necesita Modbus, control de válvulas de elevación o más canales, pase a un modelo de la serie C8. Sus valores nominales están en la tabla de parámetros técnicos de esta página.
