Serie sumergida Watson® WPS-CA

Válvula de pulso sumergida

Las válvulas de pulso sumergidas Watson® se instalan dentro del colector de aire para reducir la pérdida de presión y entregar un pulso de limpieza potente directamente a las mangas filtrantes. La gama sumergida WPS-CA abarca modelos de DN25 a DN115 con certificación CE, CCC, RoHS y protección IP65.

Ver la gama de modelos sumergidos Solicitar cotización

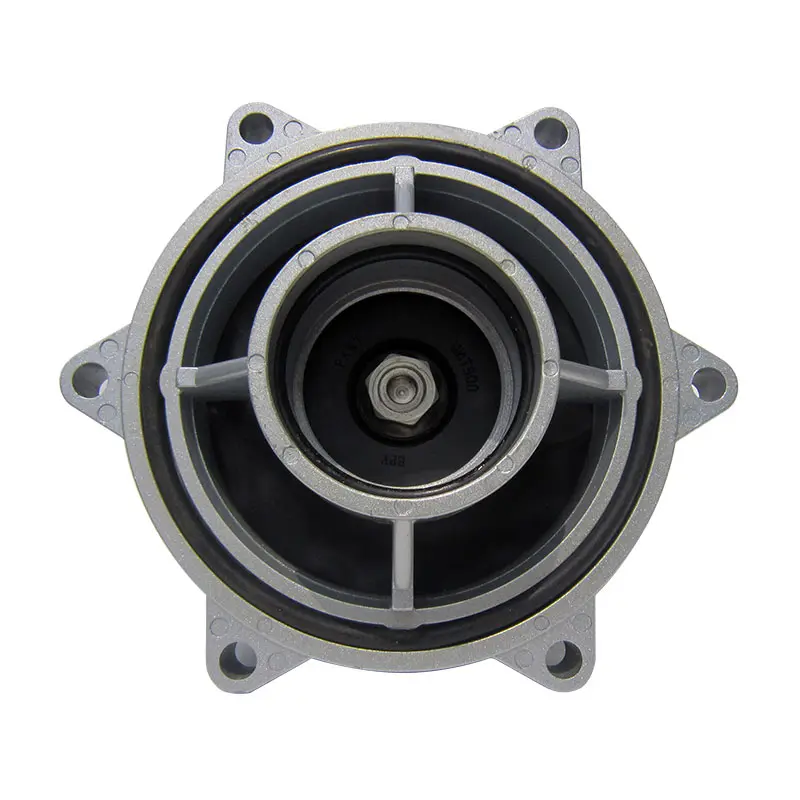

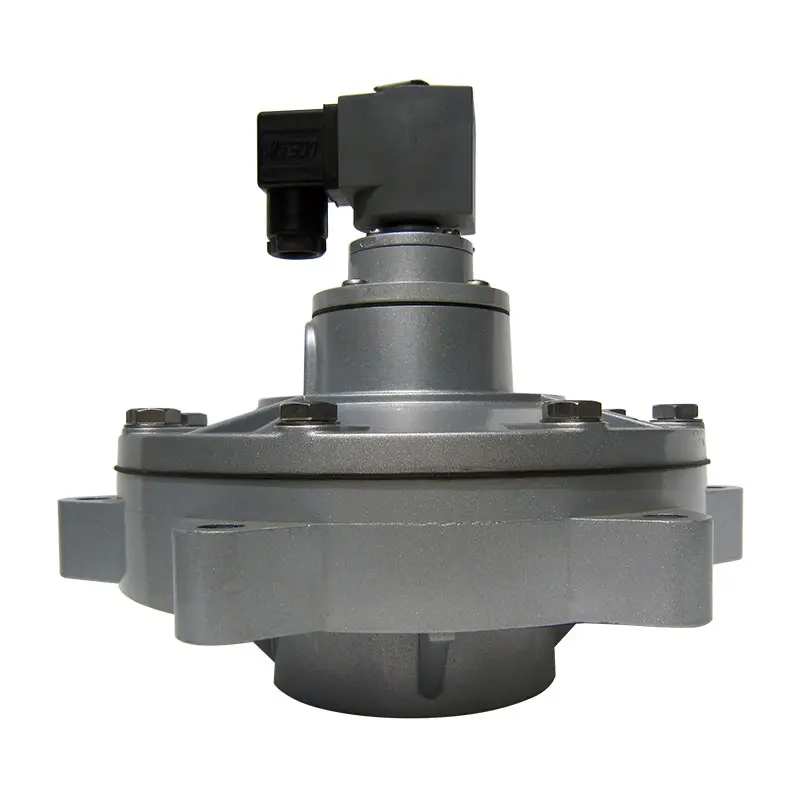

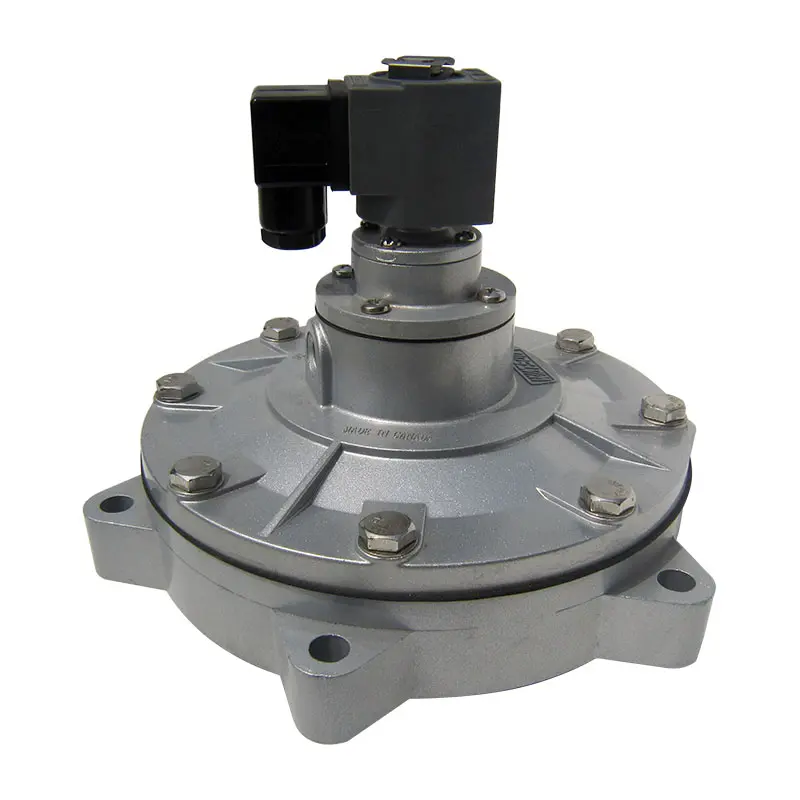

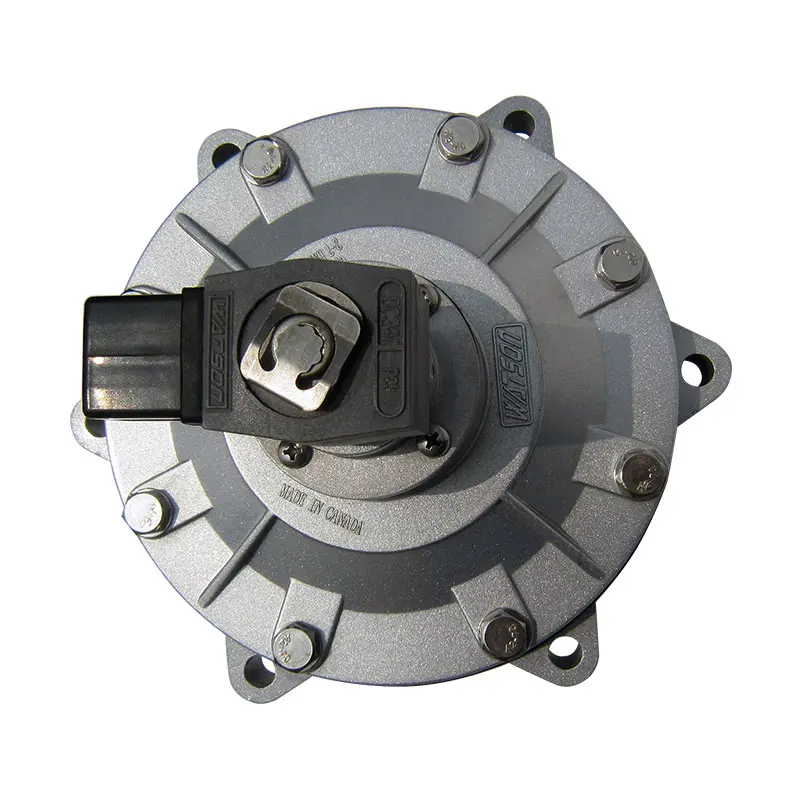

Proveedor de válvulas de pulso sumergidas Watson®

Especificación de operación universal

Condiciones de operación para toda la gama WPS-CA.

Working Pressure0.2-0.6 MPa (2-6 bar)

MediumClean, dry compressed air

Working VoltageDC24V, AC220V/50Hz to AC240V/60Hz

Protection ClassIP65 waterproof and dustproof

EnvironmentTemperature −40°C to 120°C; humidity ≤ 85%

Gama completa de modelos

Modelos de válvula de pulso sumergida Watson® WPS-CA.

Presión de trabajo 0.2-0.6 MPa · aire comprimido limpio y seco · DC24V o AC220V/50Hz-AC240V/60Hz · IP65 · certificación CE / CCC / RoHS

Tipo	Modelo	Tamaño (pulgadas)	Tamaño DN	Grado de protección Ex
Sumergida	WPS-CA/EG25	1″	DN25	Diafragma simple
Sumergida	WPS-CA/EG40	1½″	DN40	Diafragma simple
Sumergida	WPS-CA/EP50	2″	DN50	Doble diafragma
Sumergida	WPS-CA/EP62	2½″	DN65	Doble diafragma
Sumergida	WPS-CA/EP76	3″	DN80	Doble diafragma
Sumergida	WPS-CA/EP102.B	3.5″	DN90	Doble diafragma
Sumergida	WPS-CA/EP102	4″	DN100	Doble diafragma
Sumergida	WPS-CA/EP115	4½″	DN115	Doble diafragma

Normas del producto

Ventajas de la válvula de pulso sumergida Watson®.

CertificacionesCE, CCC, RoHS

Grado de protección IPIP65

Estructura inmersaLa estructura inmersa sitúa el cuerpo de la válvula dentro del colector de aire para reducir la caída de presión y mejorar la intensidad del pulso.

DiafragmaLos diafragmas premium Watson® ofrecen una larga vida útil en sistemas industriales de limpieza de filtros de mangas de alta carga.

AplicaciónAptas para proyectos de mantenimiento, reemplazo y actualización que requieren válvulas de pulso sumergidas Watson® confiables.

Planos técnicos

Overall length (valve)	🔒
Diaphragm cover flange OD	Ø227 [8.94]
Inner bolt/ring diameter	🔒
Diaphragm bore	🔒
Cover thickness / lip	7 [0.26]
Solenoid/pilot boss offset	27 [1.06]

Overall length (valve)	217.3 [8.554]
Diaphragm cover flange OD	Ø239 [9.41]
Inner ring diameter	🔒
Diaphragm ring ø	Ø202.2 [7.961]
Diaphragm bore	🔒
Cover/top boss offset	🔒

Overall length (valve)	188 [7.4]
Mounting flange OD	Ø180 [7.09]
Ring ø	Ø130 [5.12]
Diaphragm/seat ø	🔒
Seat bore ø (tol)	🔒
Cover/top boss offset	🔒

Overall length (valve)	196 [7.72]
Mounting flange OD	Ø208 [8.19]
Ring ø	🔒
Diaphragm ø	🔒
Seat bore ø (tol)	🔒
Cover/top boss offset	7 [0.28]

Overall height (valve incl. solenoid)	200 [7.87]
Diaphragm cover flange OD	🔒
Ring ø	Ø174.6 [6.84]
Inner ring ø	Ø160 [6.3]
Seat/diaphragm bore ø	🔒
Cover/side boss offset	🔒

Overall length (valve)	140 [5.51]
Inlet flange/hub OD	Ø59 [2.32]
Port bore ø	🔒
Thread	G1"
Top boss offset	🔒
Mounting flange face to body	🔒

Overall length (valve)	184 [7.24]
Inlet flange/hub OD	Ø73 [2.87]
Port bore ø	🔒
Thread (inlet)	G1-1/2"
Top boss offset	🔒
Mounting flange face to body	🔒

Overall outer / mounting flange OD	Φ490 [Φ19.29]
Bolt-circle diameter (bcd)	🔒
Inner opening / port diameter	Φ435 [Φ17.13]
Diaphragm / spring seat diameter (bolt pattern *10)	🔒
Bolt holes	🔒
Flange thickness (top)	20 [0.79]

Overall outer / mounting flange OD	Φ600 [Φ23.62]
Bolt-circle diameter (bcd)	🔒
Inner opening / port diameter	Φ512 [Φ20.16]
Diaphragm / spring seat diameter (bolt pattern *10)	🔒
Bolt holes	🔒
Flange thickness (top)	20 [0.79]

Overall outer / mounting flange OD	Φ730 [Φ28.74]
Bolt-circle diameter (bcd)	🔒
Inner opening / port diameter	Φ616 [Φ24.25]
Diaphragm / spring seat diameter (bolt pattern *10)	🔒
Bolt holes	🔒
Flange thickness (top)	20 [0.79]

Overall outer / mounting flange OD	Φ842 [Φ33.15]
Bolt-circle diameter (bcd)	🔒
Inner opening / port diameter	Φ716 [Φ28.19]
Diaphragm / spring seat diameter (bolt pattern *10)	🔒
Bolt holes	🔒
Flange thickness (top)	20 [0.79]

Overall outer / mounting flange OD	Φ940 [Φ37.01]
Bolt-circle diameter (bcd)	🔒
Inner opening / port diameter	Φ806 [Φ31.73]
Diaphragm / spring seat diameter (bolt pattern *10)	🔒
Bolt holes	🔒
Flange thickness (top)	20 [0.79]

Válvula de pulso sumergida

Condiciones de operación para toda la gama WPS-CA.

Modelos de válvula de pulso sumergida Watson® WPS-CA.

Ventajas de la válvula de pulso sumergida Watson®.

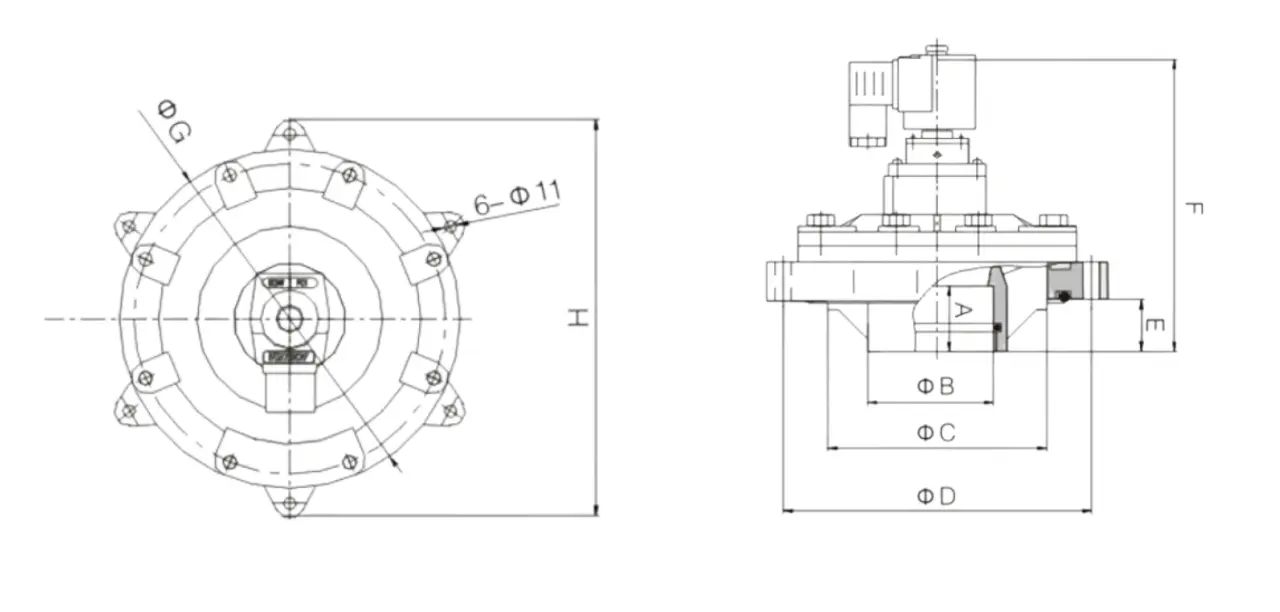

Dimensiones de instalación de este producto.

WPS-CA/EP102 · válvula sumergida — Plano de instalación

WPS-CA/EP102.B · válvula sumergida — Plano de instalación

WPS-CA/EP102.B · válvula sumergida — Plano de instalación

WPS-CA/EP115 · válvula sumergida — Plano de instalación

WPS-CA/EP50 · válvula sumergida — Plano de instalación

WPS-CA/EP62 · válvula sumergida — Plano de instalación

WPS-CA/EP76 · válvula sumergida — Plano de instalación

WPS-CA/EP76 · válvula sumergida — Plano de instalación

WPS-CA/EG25 · válvula sumergida — Plano de instalación

WPS-CA/EG40 · válvula sumergida — Plano de instalación

WPS-CA/EP200 · 8 pulgadas · válvula grande de ultrabaja presión — Plano de instalación

WPS-CA/EP250 · 10 pulgadas · válvula grande de ultrabaja presión — Plano de instalación

WPS-CA/EP300 · 12 pulgadas · válvula grande de ultrabaja presión — Plano de instalación

WPS-CA/EP350 · 14 pulgadas · válvula grande de ultrabaja presión — Plano de instalación

WPS-CA/EP400 · 16 pulgadas · válvula grande de ultrabaja presión — Plano de instalación
