DCF-Y - Válvula de pulso Xiechang

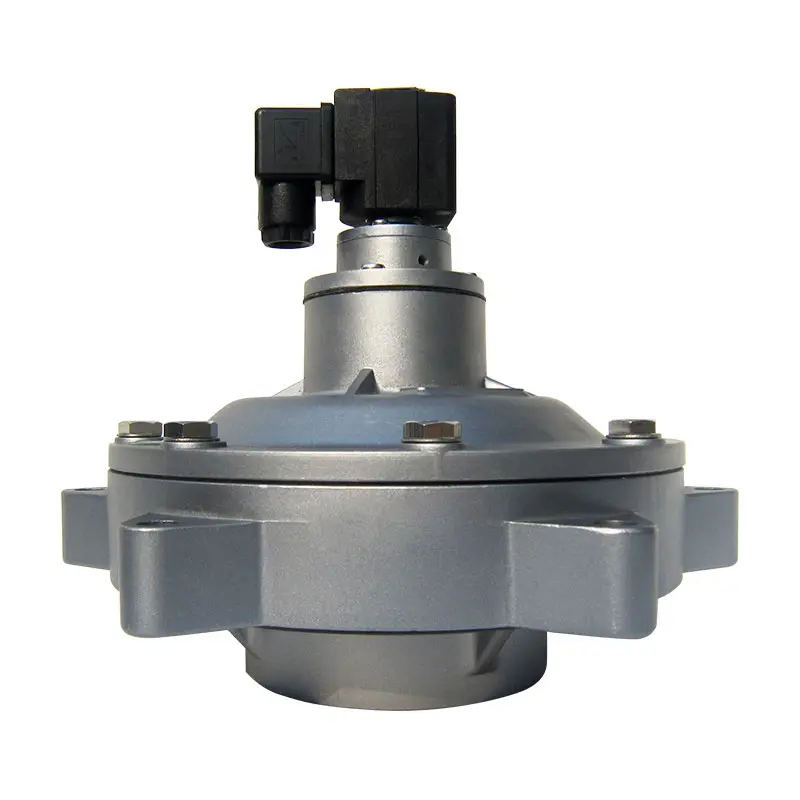

Válvula de pulso sumergida DCF-Y

Serie de válvulas de pulso sumergidas para la limpieza de mangas filtrantes de alto caudal y respuesta rápida.

Ver gama de modelosSolicitar cotización
Válvula de pulso sumergida DCF-Y

Parámetros técnicos

Especificación de operación principal.

SerieDCF-Y
Presión de trabajo0.2-0.6 MPa
Medio de trabajoAire comprimido limpio y seco
TensiónDC24V; AC220V / 50Hz opcional
Grado de protecciónIP65
Temperatura de trabajo-20 C a +55 C (estándar)
Vida útil del diafragmaAproximadamente 1 millón de ciclos en las condiciones especificadas

Gama completa de modelos

Gama de modelos DCF-Y

0.2-0.6 MPa / IP65 / CE, CCC, RoHS

TipoN.º de modeloTamañoDiámetro DNGrado / notas
SumergidaDCF-Y-251"DN25Diafragma simple
SumergidaDCF-Y-40S1.5"DN40Doble diafragma
SumergidaDCF-Y-50S2"DN50Doble diafragma
SumergidaDCF-Y-62S2.5"DN65Doble diafragma
SumergidaDCF-Y-76S3"DN80Doble diafragma
SumergidaDCF-Y-102S.B3.5"DN90Doble diafragma
SumergidaDCF-Y-102S4"DN100Doble diafragma

Normas del producto

Especificaciones de válvulas de pulso industriales.

CertificacionesCE, CCC, RoHS
FabricanteSuzhou Xiechang Environmental Protection Technology Co., Ltd.
AplicaciónFiltros de mangas con limpieza por pulsos de aire y sistemas industriales de captación de polvo

Videos de productos

Videos relacionados de demostración y selección.

Ver todo
Coincidencia de modelo0:43

Válvula de pulso para colector de polvo industrial DCF-Y-76S-C Xiechang

Coincidencia de modelo1:47

Prueba de fugas de aire de la válvula de pulso DCF-Y-76S

Coincidencia de modelo0:22

Válvula de pulso sumergida DCF-Y

Coincidencia de serie0:54

Válvula de pulso sumergida frente a la de ángulo recto: características clave y guía de selección

Coincidencia de serie1:51

Instrucciones de instalación de la válvula de pulso sumergida

Coincidencia de serie1:10

Guía de selección de la válvula de pulso sumergida para colectores de polvo industriales

Certificaciones

Esta línea de producto cuenta con certificación de terceros.

Ver todos los certificados →
Verificación SGS de conformidad CE (EMC) — válvulas de pulso serie DCF🔍 Clic para ampliar

Certificación de producto

Modelos cubiertos (19)

DCF-Z-25-E · DCF-Z/Y/ZM-20 · DCF-Z/Y/T/ZM-25 · DCF-Z/Y/T/ZM-40S · DCF-Z/Y/T-50S · DCF-Z/Y-62S · DCF-Z/Y-76S · DCF-Z/Y-102S.B · DCF-Z/Y-102S · DCF-Y-115S · DCF-Z/Y/ZM-20-E · DCF-Z/Y/T/ZM-25-E · DCF-Z/Y/T/ZM-40S-E · DCF-Z/Y/T-50S-E · DCF-Z/Y-62S-E · DCF-Z/Y-76S-E · DCF-Z/Y-102S.B-E · DCF-Z/Y-102S-E · DCF-Y-115S-E

Verificación SGS de conformidad CE (EMC) — válvulas de pulso serie DCF

Certificado n.ºSHEM250300138601HSC
Emitido porSGS-CSTC Standards Technical Services Co., Ltd.
Emitido2025-03-25
NormasEN IEC 61000-6-2:2019, EN IEC 61000-6-4:2019
¿Necesita el PDF original?
Declaración de conformidad EAC — electroválvulas de pulso (series DCF / DMY)🔍 Clic para ampliar

Certificación de producto

Modelos cubiertos (9)

DCF-Y-20/25/40S/50S/62S/76S/102S.B/102S/115S (incl. -JC/C/D/E) · DCF-Z-20/25/40S/50S/62S/76S/102S.B/102S/115S (incl. -JC/C/D/E) · DCF-ZM-20/25/40S (incl. -JC/C/D/E) · DCF-T-25S/40S/50S (incl. -JC/C/D/E) · DMY-II-80 (incl. -JC/C/D/E) · DCF-Y-76S/II-00 (incl. -JC/C/D/E) · DCF-YQ-76S/102S.B/102S (incl. -JC/C/D/E) · DCF-YA-76S/102S.B/102S (incl. -JC/C/D/E) · DCF-Y-20/25/40S/50S/62S/76S/102S.B/102S/115S

Declaración de conformidad EAC — electroválvulas de pulso (series DCF / DMY)

Certificado n.ºЕАЭС N RU Д-CN.РА04.В.44367/26
Emitido porDeclared by OOO 'Center of Metrology and Standardization' (Moscow) as authorized representative; registered in the Eurasian Economic Union conformity register
Emitido2026-05-21
Válido hasta2031-05-20
NormasТР ТС 010/2011, ТР ТС 020/2011, ГОСТ 12.2.003-91, ГОСТ 30804.6.2-2013, ГОСТ 30804.6.4-2013, ГОСТ 15150-69, ГОСТ IEC 61000-6-4-2016
¿Necesita el PDF original?
Declaración de conformidad CE (EMC) — bobina solenoide DCF-TZ (UL-CCIC)🔍 Clic para ampliar

Certificación de producto

DCF-TZ · DCF-TZ-XQA · DCF-TZ-XQB

Declaración de conformidad CE (EMC) — bobina solenoide DCF-TZ (UL-CCIC)

Certificado n.º4790933465-S2
Emitido porUL-CCIC Company Limited
Emitido2023-08-21
NormasEN IEC 61000-6-4:2019, EN IEC 61000-6-2:2019
¿Necesita el PDF original?
Certificación CCEP de producto de protección ambiental — electroválvulas de pulso DCF🔍 Clic para ampliar

Certificación de producto

DCF series

Certificación CCEP de producto de protección ambiental — electroválvulas de pulso DCF

Certificado n.ºCCAEPI-EP-2026-039
Emitido porCCAEPI — China Association of Environmental Protection Industry (Beijing) Certification Center
Emitido2026-01-15
Válido hasta2029-01-14
NormasHJ/T 284-2006
¿Necesita el PDF original?

Planos técnicos

Dimensiones de instalación de este producto.

DCF-Y-76S-II · 3" · válvula de pulso sumergida/inmersa — Plano de instalación🔍 Clic para ampliar

DCF-Y-76S-II

DCF-Y-76S-II · 3" · válvula de pulso sumergida/inmersa — Plano de instalación

3" · flange

Base de conocimientos

Respuestas prácticas para este producto.

Ver todo
Especificaciones

¿Cuáles son los parámetros técnicos de las válvulas de pulso electromagnéticas sumergidas Xiechang DCF-Y en todos los tamaños?

Las válvulas sumergidas DCF-Y abarcan de 1" a 4" (DCF-Y-25 a DCF-Y-102S). Todas comparten una presión de trabajo de 0.2–0.6 MPa, una presión de soplado recomendada de 0.3–0.4 MPa y un ancho de pulso de 80–150 ms; la capacidad del tanque de aire va de 45–70 L (1") a 600–1000 L (4"), y la superficie de filtración servida de 6–10 m² (1") a 100–120 m² (4").

válvula de pulso sumergidaválvula de pulso inmersaDCF-Y
Especificaciones

¿Qué juntas tóricas y diámetros de tubo de soplado se utilizan en las válvulas de pulso sumergidas Xiechang y Watson?

Cada tamaño de válvula sumergida utiliza una junta tórica grande y una pequeña, más un diámetro de tubo de soplado correspondiente; p. ej. 1" (Y-25): grande Φ67×5.3, pequeña Φ30×2.65, diámetro G1"; 4" (Y-102S): grande Φ195×7.5, pequeña Φ112×5.3, diámetro Φ113. Las válvulas sumergidas Xiechang (DCF-Y) y Watson (WY) comparten la misma tabla.

junta tóricaselección de junta tóricajunta tórica de válvula sumergida
